Sterownik Logicdata do kolumn podnoszących i siłowników elektrycznych Jabama
0
Opis

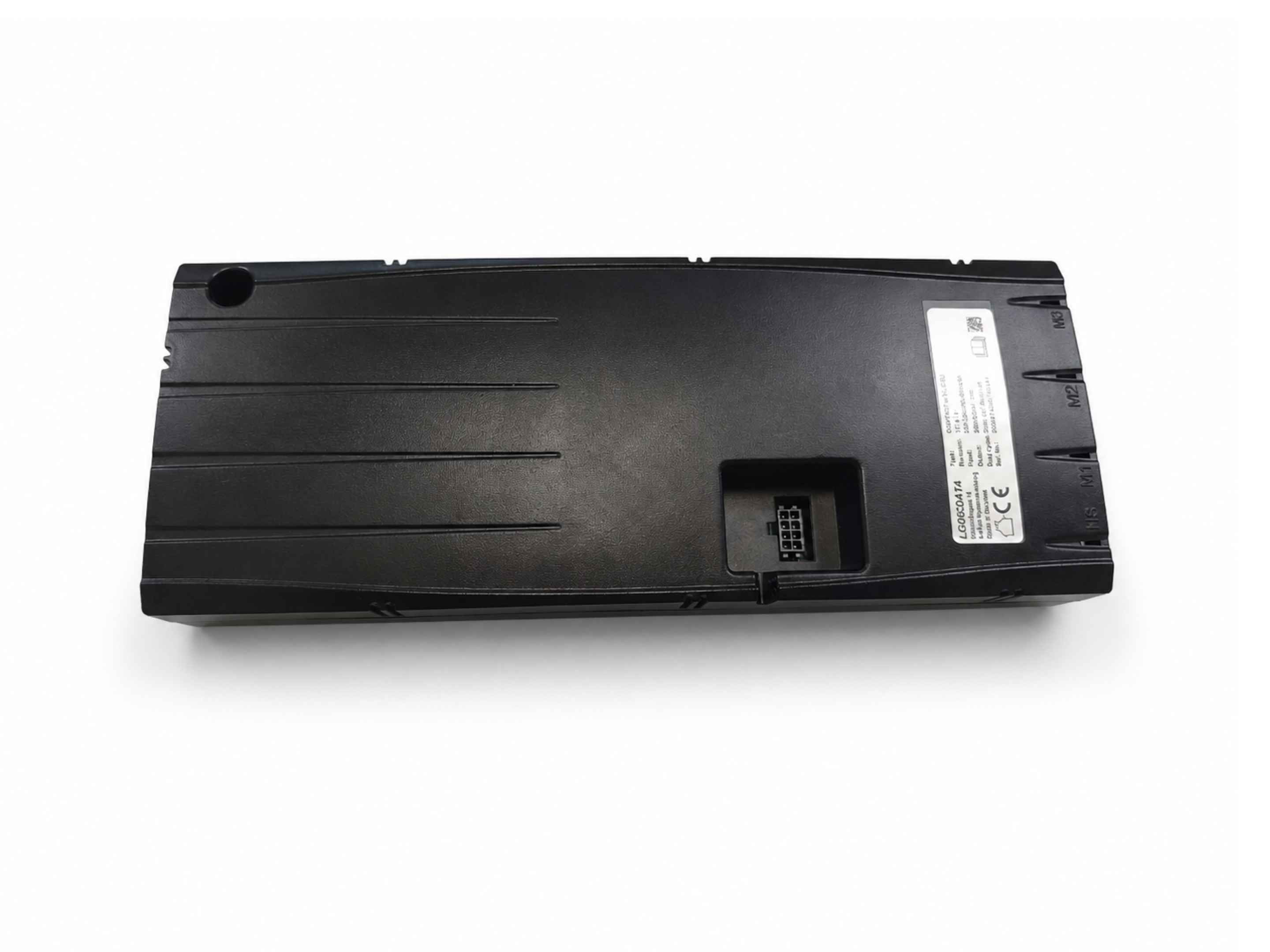

Sterownik COMFORT Logicdata do kolumn podnoszących i siłowników elektrycznych JABAMA
Jednostka sterująca COMFORT od uznanego producenta Logicdata przeznaczona jest do kontrolowania siłowników elektrycznych, w tym kolumn podnoszących marki Jabama. Urządzenie jest zaprogramowane jako kompatybilne wyłącznie z dedykowanymi silnikami oraz pilotem, dostępnymi w ofercie JABAMA.
Uwaga: Jednostka może być wykorzystywana jedynie do zamierzonego celu, np. kontroli elektrycznej regulacji wysokości lub pochyłu blatu. Podstawową funkcją urządzenia jest regulacja w górę i w dół za pomocą dodatkowego pilota.

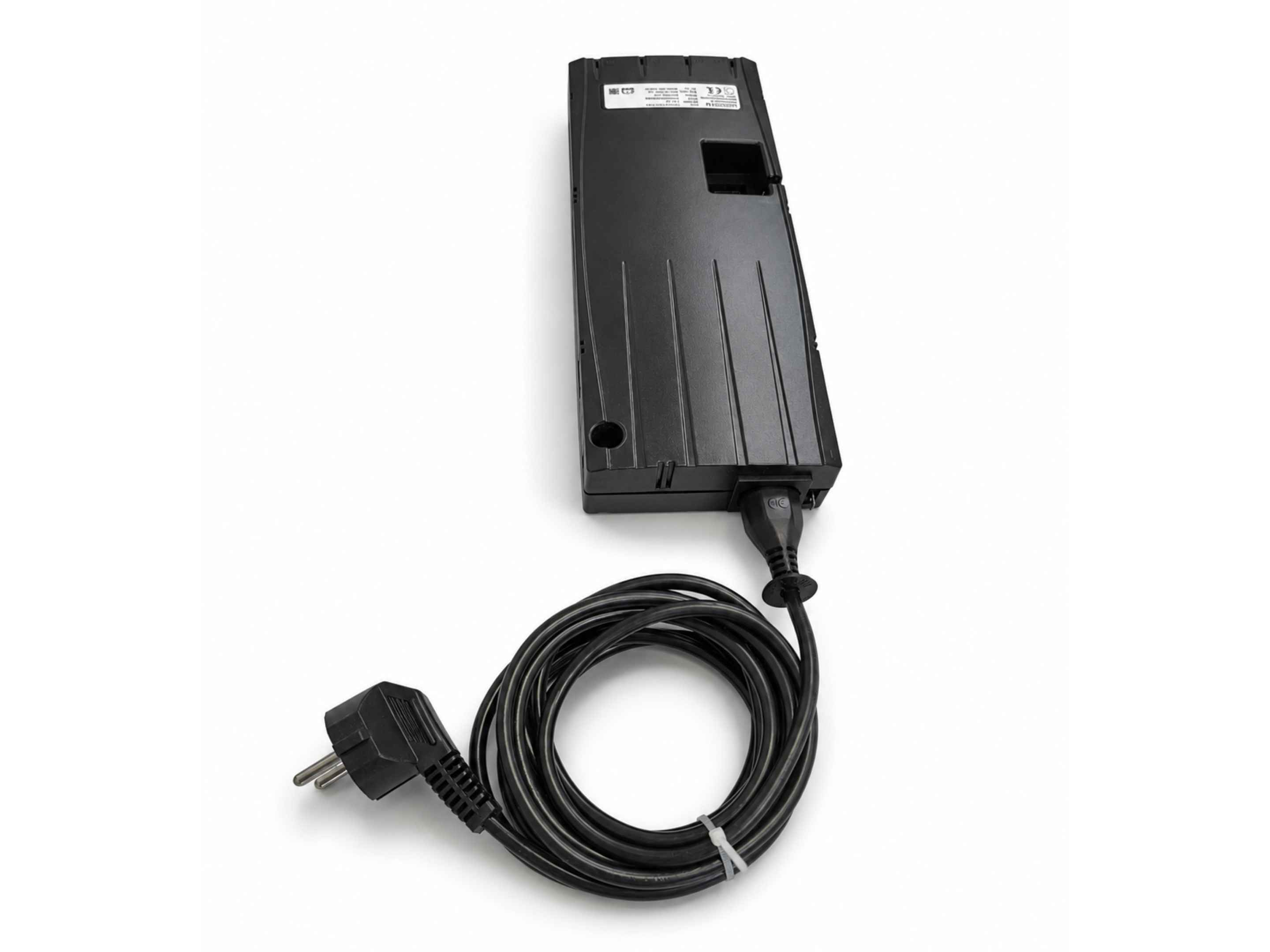

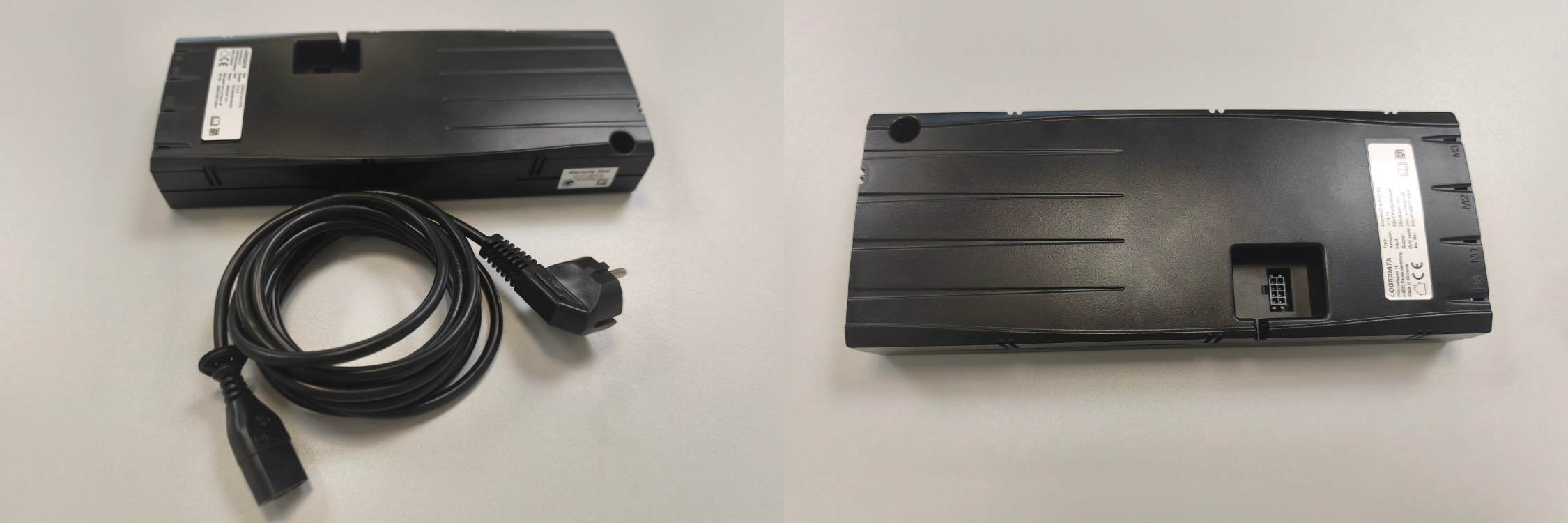

Kupując ten produkt otrzymują Państwo:
- jednostkę zasilającą COMPACT od Logicdata,
- kabel zasilający,
- szczegółową instrukcję obsługi.

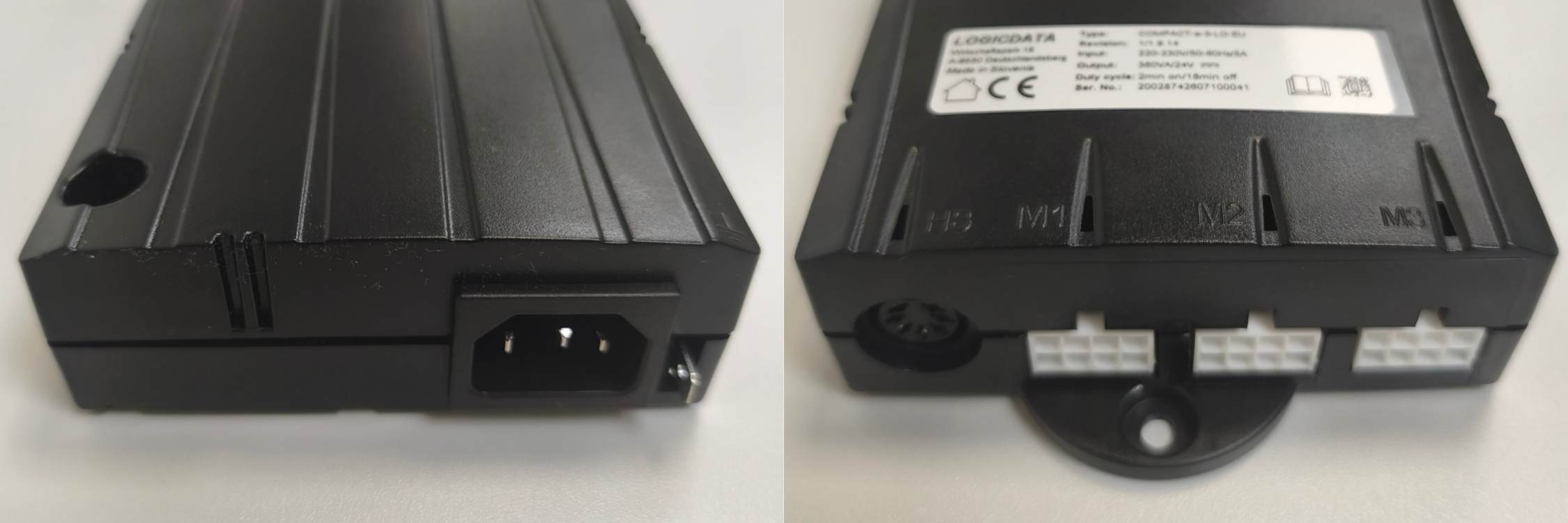

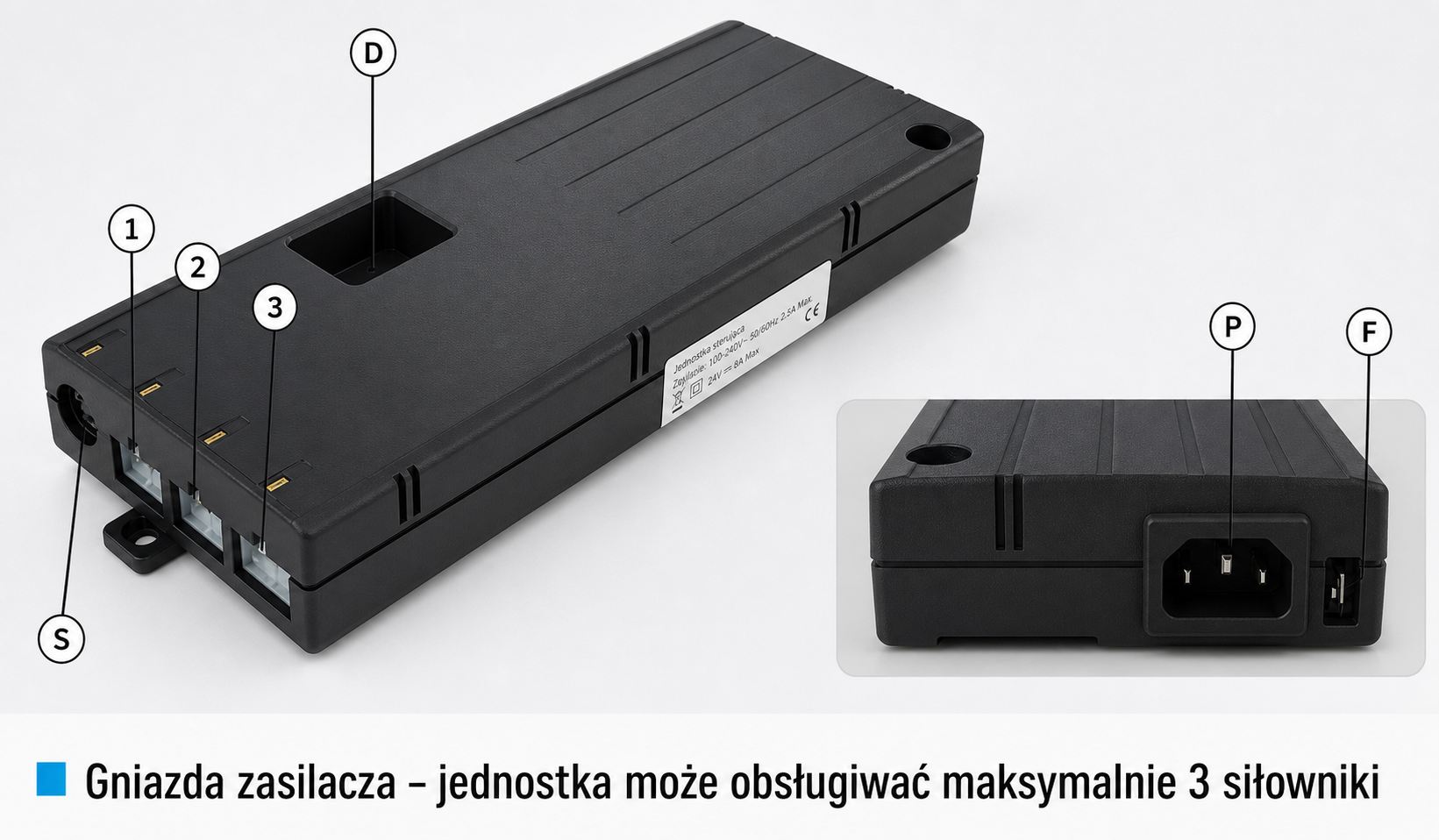

Jednostka sterująca COMPACT może obsługiwać od jednego do trzech siłowników i posiada następujące gniazda:
1 - Gniazdo siłownika nr 1.
2 - Gniazdo siłownika nr 2.
3 - Gniazdo siłownika nr 3.
S - Gniazdo pilota
P - Gniazdo sieciowe
F - Uziemienie funkcjonalne, końcówka kablowa do uziemienia ramy biurka (końcówka 6,3 x 0,8 mm)
D - Gniazdo logiczne DATA dla czujników i kaskady
Kabel zasilający 230V 2,5A 3m - charakterystyka produktu:
Złącze: żeńskie złącze C5 (3-pin) / wtyk uniwersalny (DIN49441)
Prąd znamionowy: 2,5A
Długość kabla: 3m
Kolor: czarny, solidny i giętki
Zgodny z: CE, OVE, KEMA-KEUR, CEBEC, VDE
Temperatura pracy: -30°C do +80°C
Polski producent
Pliki do pobrania:
Dane techniczne
| Waga (typowa) | 598 g |
| Max. prąd na kanał siłownika | 8A (maksymalna suma prądów ograniczona zgodnie z wartościami pokazanymi powyżej) |
| Cykle przełączania | (prądy sumaryczne dla wszystkich kanałów siłownika) Cykl wysokiej mocy: 20s UP: 17,5A@20V 350W; 20s DOWN: 6,5A@33V 214,5W; pauza: 9 min Normalny cykl 1/9: 30s UP: 14A@24V 336W; 30s DOWN: 6,5A@33V 214,5W; pauza: 9 min Normalny cykl 2/18: 2 min ruchu: 6,5 |
| Wymiary | (L x B x H) (mm) 264 x 103 x 37 |
| Klasa ochrony | (z zaciskiem uziemiającym) I |
| Wilgotność względna | (przy przechowywaniu) 5–90% (bez kondensacji) |
| Temperatura przechowywania i transportu | -40–85°C |
| Wilgotność względna (przy pracy) | (przy pracy) 5–85% (bez kondensacji) |
| Optymalna temperatura otoczenia | 0–30°C |
| Precyzja pomiaru prądu siłownika | przy 100% napięciu wyjściowym i 4–8A na siłownik 20% |
| Napięcie robocze | dla wewnętrznej i zewnętrznej elektroniki i czujników Hall'a 5VDC ±10% 250mA |
| Zasilanie w trybie czuwania, główne (typowe) | <0.6W |
| Tolerancje | zgodnie z DIN ISO 2768-1 c |
| Napięcie zasilania | EU: 207–254,4V / 50Hz US: 90–127V / 50–60Hz |
