Jak chronić elektronikę przed ESD? Rola profesjonalnych stanowisk antystatycznych w strefie EPA
Jak działają stoły ESD zgodne z PN‑EN 61340‑5‑1 i jak dobrać antystatyczne stanowisko gwarantujące bezpieczeństwo komponentów. Przewodnik od producenta Jabama.
Stoły ESD (antystatyczne) to fundamentalny element wyposażenia wszędzie tam, gdzie pracujesz z wrażliwą elektroniką – w serwisie, dziale R&D, prototypowni, na linii montażowej czy w pełnej strefie EPA. Ich zadaniem jest kontrolowane odprowadzanie ładunków elektrostatycznych tak, aby nie dochodziło do niekontrolowanych wyładowań, które mogą niszczyć komponenty. Nowoczesne stoły ESD łączą wymagania norm ESD z ergonomią, dużą nośnością i modułowością, dzięki czemu łatwo zbudujesz zarówno pojedyncze stanowisko jak i rozbudowaną strefę ochrony ESD w hali.
W tym artykule dowiesz się, jak działa stół ESD zgodny z PN‑EN 61340‑5‑1 / IEC 61340‑5‑1 i jak dobrać idealny model z oferty Jabama do Twojego procesu – niezależnie od tego, czy tworzysz pełną strefę EPA, czy zaczynasz od jednego stanowiska.

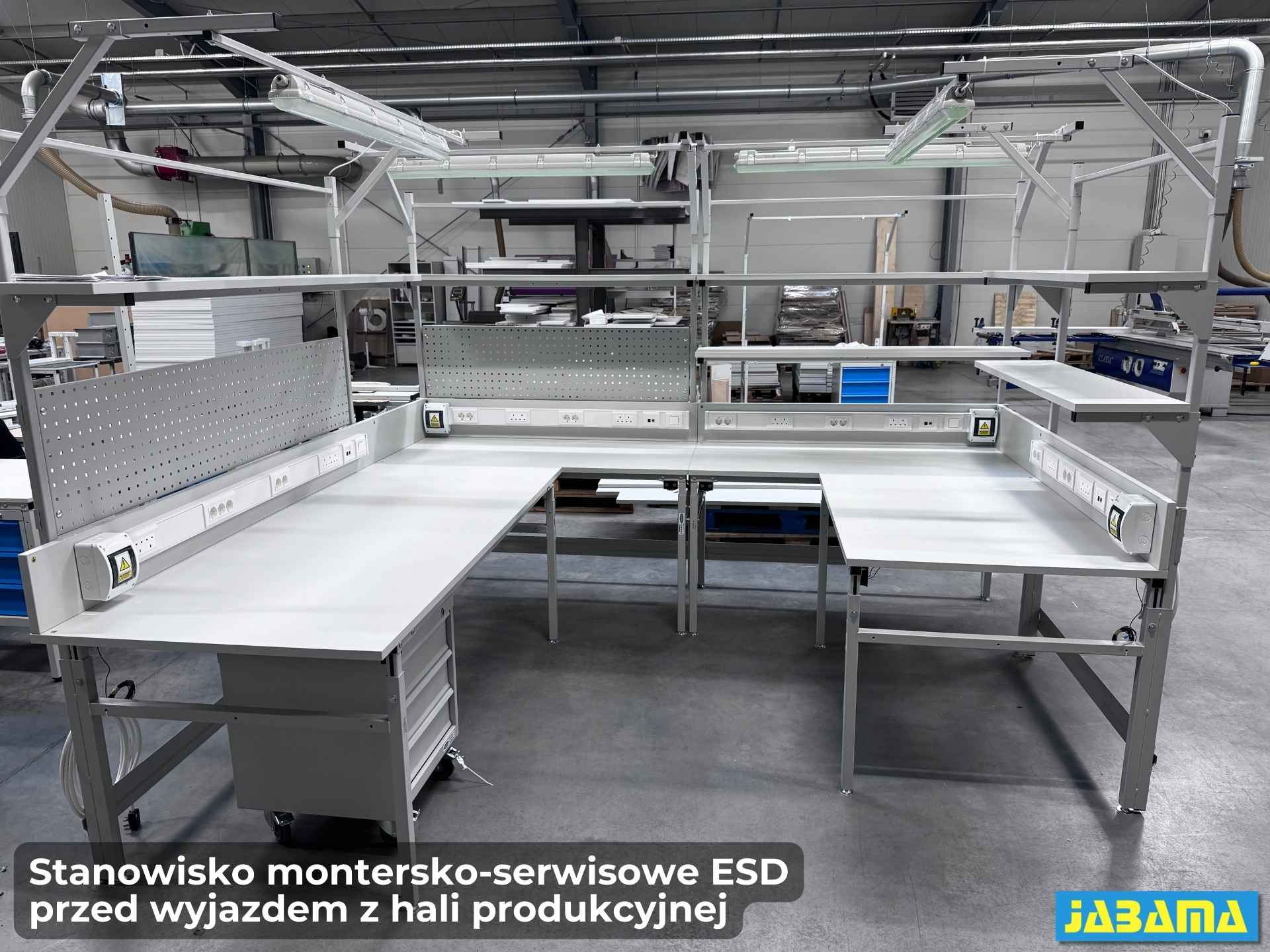

Czym jest stół ESD?
Stół ESD to specjalistyczne stanowisko pracy, którego konstrukcja zapewnia kontrolowane odprowadzanie ładunków elektrostatycznych do uziemienia, minimalizując ryzyko uszkodzenia elektroniki podczas montażu, serwisu i testów. W odróżnieniu od zwykłych stołów warsztatowych, profesjonalne stoły ESD projektuje się w oparciu o wymagania normy IEC / PN‑EN 61340‑5‑1, która definiuje parametry m.in. rezystancji i metod testowania. Jabama jako polski producent stołów ESD oferuje kompletne stanowiska antystatyczne – od konstrukcji blatu, przez stelaż, po akcesoria i integrację z innymi elementami wyposażenia EPA.
Nawet wyładowanie o napięciu niższym niż 100 V, niewyczuwalne dla człowieka, może trwale uszkodzić nowoczesne układy scalone, szczególnie o wysokiej gęstości upakowania. Z punktu widzenia odpowiedzialnej produkcji elektroniki oznacza to, że „zwykły stół” i przypadkowe wyposażenie nie zapewnią odpowiedniej ochrony.
Czym jest zjawisko ESD i dlaczego zagraża produkcji?
ESD (Electrostatic Discharge) to nagły przepływ prądu między dwoma obiektami o różnych potencjałach elektrycznych, który może powstać np. przez tarcie materiałów, separację powierzchni czy indukcję pola elektrostatycznego. W typowym środowisku produkcyjnym ładunki generują się m.in. podczas chodzenia po podłodze, przesuwania krzeseł, zdejmowania folii ochronnych czy manipulacji opakowaniami.
Skutki ESD dzielą się na:
- uszkodzenia natychmiastowe – komponent ulega awarii od razu na linii lub podczas testu końcowego,
- uszkodzenia utajone – element formalnie przechodzi testy, ale ma osłabione struktury i psuje się dopiero u klienta końcowego po pewnym czasie eksploatacji.
Dla firm B2B oznacza to ryzyko kosztownych reklamacji, strat wizerunkowych oraz potencjalnych konsekwencji kontraktowych, dlatego wdrożenie ochrony ESD w oparciu o IEC 61340‑5‑1 staje się standardem branżowym, a nie dodatkiem.
Jak działa stół antystatyczny ESD?
Stół ESD nie jest zwykłym meblem pomalowanym specjalną farbą, lecz podstawowym elementem stanowiska z systemem ochrony ESD, w którym kluczowe znaczenie mają konstrukcja blatu, ciągłość połączeń przewodzących oraz prawidłowe uziemienie. Jego zadaniem jest kontrolowane rozpraszanie ładunków elektrostatycznych tak, aby nie dochodziło do gwałtownych wyładowań iskrowych w kierunku wrażliwych komponentów.
Mechanizm działania można streścić tak:
- operator, narzędzie lub urządzenie wnoszą na powierzchnię stanowiska pewną ilość ładunku,
- ładunek jest równomiernie rozprowadzany po powierzchni blatu o określonej rezystancji,
- poprzez połączenia przewodzące w blacie i stelażu ładunek przepływa do wspólnego punktu uziemienia EPA, zgodnie z wymaganiami normy dla rezystancji do ziemi.
Blaty stołów ESD Jabama wykonane są z płyty wiórowej pokrytej laminatem antystatycznym, spełniającym wymagania norm ESD i zapewniającym odpowiednią rezystancję powierzchniową w całym obszarze roboczym. Dzięki temu cała powierzchnia blatu staje się aktywną częścią systemu ochrony, a nie tylko lokalną „łatką” ochronną w postaci maty.

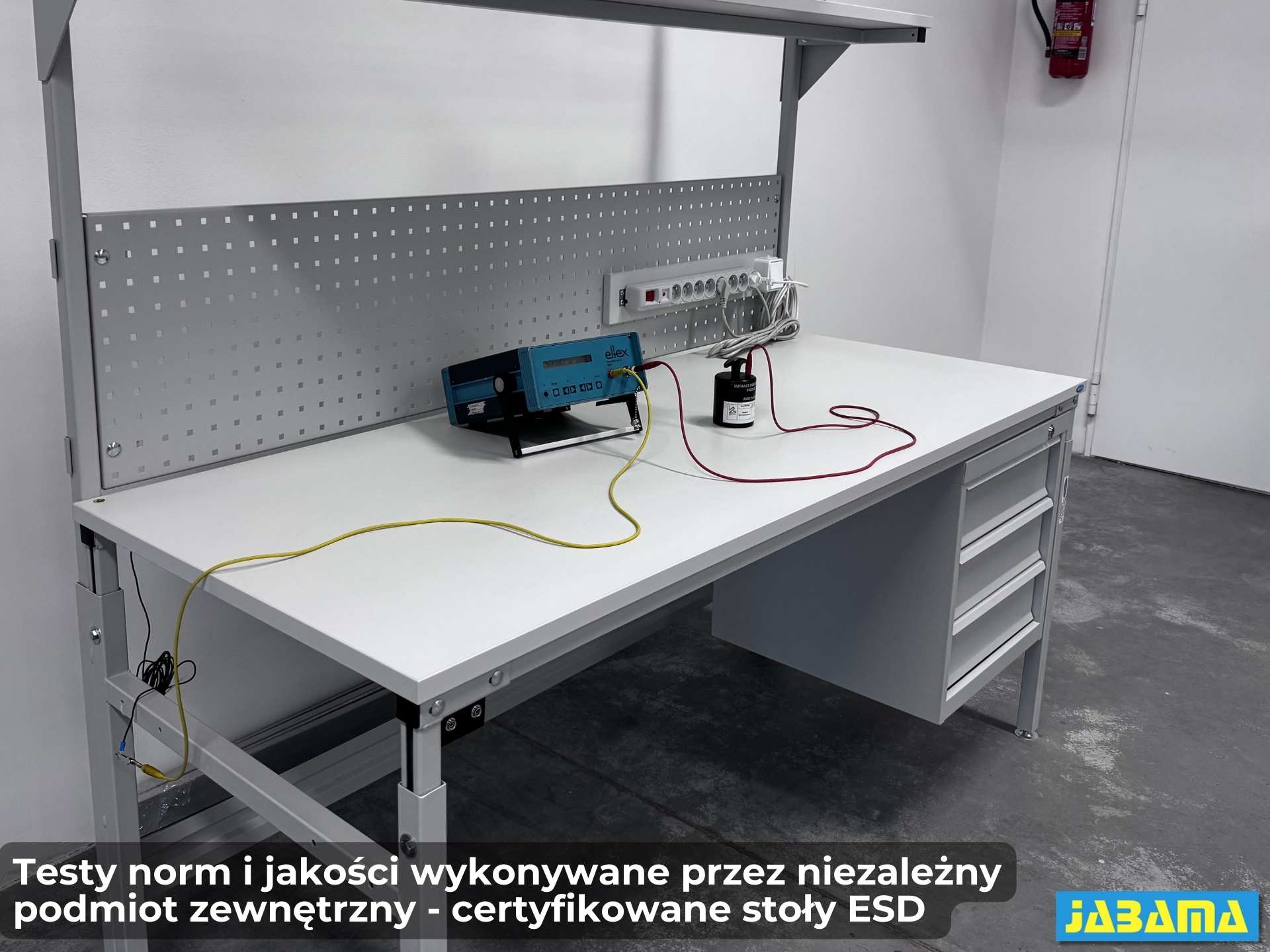

Parametry elektryczne stołu ESD – rezystancja i czas zaniku ładunku
Aby stół mógł zostać uznany za element skutecznego systemu ochrony ESD, musi spełniać konkretne wymagania dotyczące rezystancji i zachowania w czasie rozładowania ładunku, opisane w IEC 61340‑5‑1 oraz powiązanych metodach badawczych.
Najważniejsze parametry, na które warto zwrócić uwagę:
- Rezystancja powierzchniowa (Rs)
Dla powierzchni roboczych w strefach EPA stosuje się zakres „rozpraszający” – typowo od 1×10⁶ Ω do 1×10⁹ Ω, co pozwala uniknąć zarówno zbyt szybkiego (iskrowego), jak i zbyt wolnego odprowadzania ładunków. - Rezystancja do uziemienia (Rg)
Mierzona od powierzchni blatu do punktu uziemienia EPA, musi mieścić się w przedziałach określonych w tabelach normy dla wyposażenia roboczego; w praktyce oznacza to, że stół jest elementem spójnej sieci uziemienia w obiekcie. - Czas zaniku ładunku
Przy testach od 1000 V do 100 V oczekuje się szybkiego spadku potencjału, zwykle w czasie nieprzekraczającym kilku sekund dla prawidłowo dobranych materiałów rozpraszających na stanowiskach roboczych.
Blaty ESD stosowane w stołach Jabama dobierane są tak, aby łączyły zgodność z normami ESD z odpornością mechaniczną i chemiczną niezbędną w środowisku montażu elektroniki.
Wymagania mechaniczne i ergonomiczne stołu ESD
Poza parametrami elektrycznymi stół ESD musi spełniać wymagania związane z nośnością, sztywnością, ergonomią i możliwością rozbudowy o akcesoria. Stanowisko antystatyczne powinno umożliwiać optymalne ułożenie narzędzi, dokumentacji, systemów wizyjnych oraz pojemników na komponenty, wspierając zasady lean manufacturing.
Stoły antystatyczne Jabama oferują:
- nośność blatu w zakresie od 300 do 500 kg w zależności od serii,
- modułowe nadstawki, półki, oświetlenie i listwy na osprzęt,
- możliwość konfiguracji pod konkretny proces montażu lub serwisu.
Dzięki temu jeden system stołów może obsłużyć różne typy stanowisk w obrębie całej linii produkcyjnej – od lutowania i montażu ręcznego po testy, pakowanie i serwis.
Zwykły stół warsztatowy vs stół ESD Jabama
Poniższa tabela pokazuje kluczowe różnice między typowym stołem warsztatowym a profesjonalnym stołem ESD przeznaczonym do stref EPA.
| Typ stołu ESD | Regulacja wysokości | Idealne zastosowanie | Główna korzyść dla EPA |
|---|---|---|---|
| Stały | Brak (poza poziomowaniem) | Stanowiska o stałej pozycji i obsadzie | Najbardziej ekonomiczne rozwiązanie przy zachowaniu ochrony |
| Ręczna – śruby | Skokowa, narzędziowa | Rzadkie zmiany konfiguracji, ustawienie pod proces | Prosta konstrukcja, stabilność |
| Ręczna – korba | Szybka, beznarzędziowa | Praca mieszana siedząco/stojąco, zmiany operatorów | Ergonomia i elastyczność bez kosztu napędu elektrycznego |
| Elektryczna regulacja wysokości | Płynna, przyciskiem | Linie zmianowe, stanowiska high‑end dla montażu PCB | Maksymalna ergonomia, szybkie dopasowanie do operatora |
Rodzaje stołów ESD Jabama – regulacja wysokości
Dobór stołu ESD do strefy EPA powinien uwzględniać nie tylko parametry elektryczne, ale przede wszystkim charakter pracy operatorów – stała pozycja, praca siedząca, praca stojąca, zmiany operatorów i obciążenia linii. W ofercie Jabama stoły antystatyczne można podzielić na trzy główne grupy pod względem regulacji wysokości.

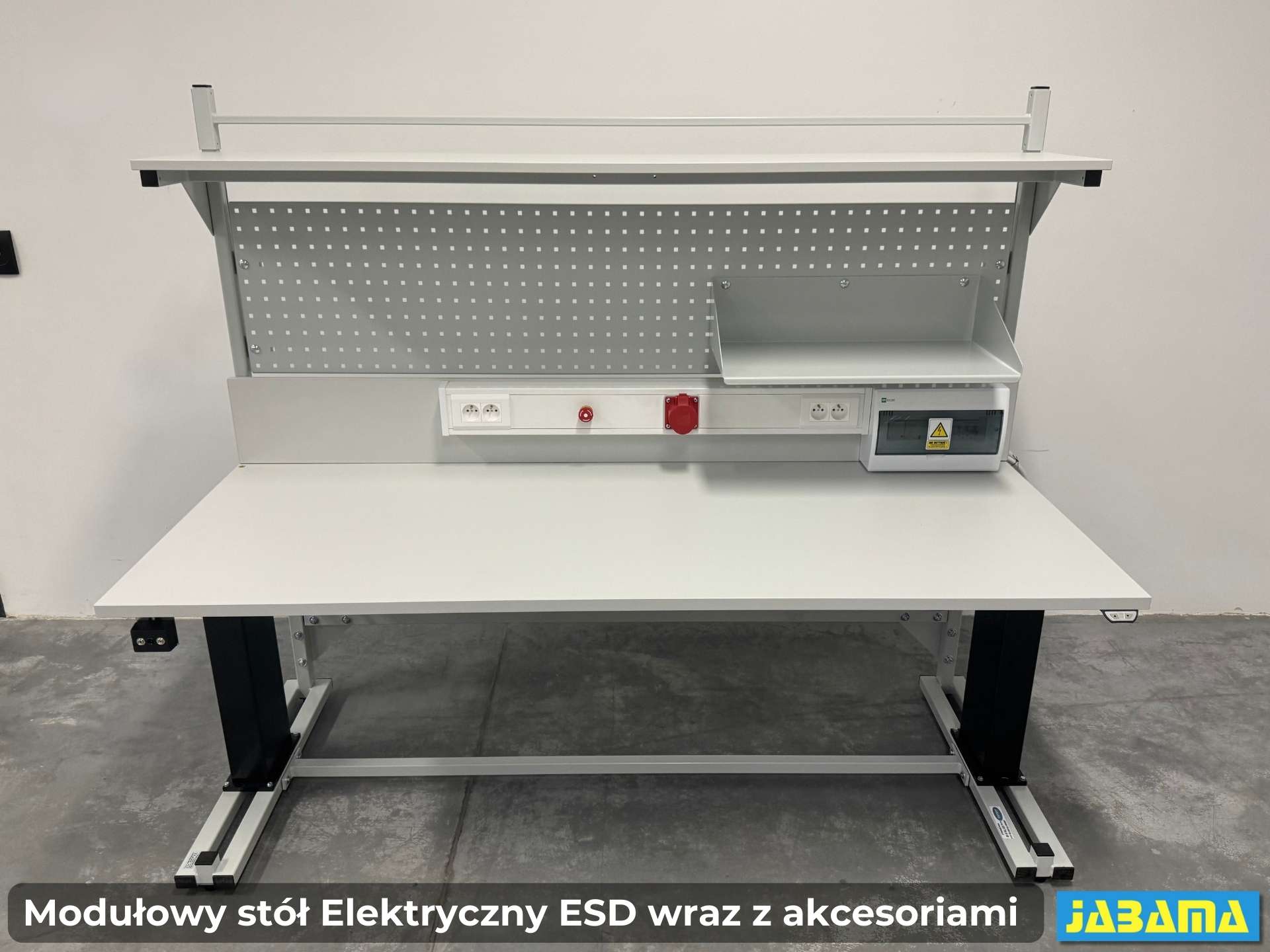

- Stoły ESD z elektryczną regulacją wysokości
To najbardziej zaawansowane rozwiązania przeznaczone do stanowisk, gdzie:
- pracuje kilku operatorów na zmianach,
- często zmieniana jest pozycja pracy (siedząca / stojąca),
- wymagane jest precyzyjne dostosowanie wysokości do procesu.
Stoły te wyposażone są w przemysłowe kolumny podnoszące o dużej nośności, umożliwiające płynną zmianę wysokości blatu w szerokim zakresie za pomocą pilota montowanego przy blacie. Jabama oferuje stoły ESD regulowane elektrycznie o nośności do 300 kg, projektowane i produkowane w całości w Polsce.
- Stoły ESD ze stałą wysokością
To ekonomiczny fundament wielu warsztatów i linii produkcyjnych, gdzie operatorzy pracują w stałej pozycji i nie ma potrzeby częstych zmian wysokości blatu. Stoły te posiadają sztywną, stalową konstrukcję malowaną proszkowo, przystosowaną do wersji ESD, a większość modeli posiada stopki regulacyjne umożliwiające poziomowanie stanowiska na hali.
Sprawdzają się szczególnie przy:
- pakowaniu i kompletacji podzespołów,
- powtarzalnym montażu seryjnym,
- stanowiskach testowych o stałej konfiguracji.
- Stoły ESD z ręczną regulacją wysokości
Stoły ESD Jabama z ręczną regulacją wysokości dostępne są w dwóch wariantach:
- regulacja na śrubach – umożliwia precyzyjne ustawienie blatu w zadanym zakresie przed uruchomieniem procesu lub przy rzadkich zmianach konfiguracji,
- regulacja na korbę – pozwala operatorowi zmienić wysokość blatu bez użycia narzędzi, co ułatwia pracę naprzemiennie siedzącą i stojącą.
W obu rozwiązaniach zachowana jest ciągłość połączeń ESD w całej konstrukcji stołu, a wybór między śrubą a korbą pozwala dopasować kompromis między prostotą, częstotliwością regulacji i budżetem inwestycji.
Porównanie typów stołów ESD Jabama
| Typ stołu ESD | Regulacja wysokości | Idealne zastosowanie | Główna korzyść dla EPA |
|---|---|---|---|
| Stały | Brak (poza poziomowaniem) | Stanowiska o stałej pozycji i obsadzie | Najbardziej ekonomiczne rozwiązanie przy zachowaniu ochrony |
| Ręczna – śruby | Skokowa, narzędziowa | Rzadkie zmiany konfiguracji, ustawienie pod proces | Prosta konstrukcja, stabilność |
| Ręczna – korba | Szybka, beznarzędziowa | Praca mieszana siedząco/stojąco, zmiany operatorów | Ergonomia i elastyczność bez kosztu napędu elektrycznego |
| Elektryczna regulacja wysokości | Płynna, przyciskiem | Linie zmianowe, stanowiska high‑end dla montażu PCB | Maksymalna ergonomia, szybkie dopasowanie do operatora |
Jak dobrać stół ESD do strefy EPA w Twojej firmie?
Przy wyborze konkretnego modelu stołu ESD warto przeanalizować kilka obszarów:
- rodzaj produkcji: serwis, prototypowanie, montaż seryjny, testy, pakowanie,
- wymagania normatywne i audytowe klienta lub jednostki certyfikującej,
- liczba zmian i rotacja operatorów na stanowisku,
- wymagania dotyczące nośności, modułów nadstawek, oświetlenia, szuflad i akcesoriów,
- integracja z innymi elementami EPA (krzesła ESD, opaski nadgarstkowe, jonizatory, podłogi ESD).
W praktyce najczęściej dobiera się:
- stoły o stałej wysokości do stanowisk pakowania i testów o stałym charakterze,
- stoły z ręczną regulacją przy stanowiskach, gdzie wysokość koryguje się okazjonalnie,
- stoły z elektryczną regulacją wysokości do krytycznych operacji montażu elektroniki, gdzie ergonomia i częsta zmiana pozycji pracy mają największe znaczenie.
Jak czyścić i utrzymywać stoły ESD?
Nieodpowiednie środki czyszczące mogą zniszczyć właściwości rozpraszające powierzchni ESD, nawet jeśli mechanicznie blat wygląda na nienaruszony. Zwykłe detergenty, produkty z silikonem czy agresywne rozpuszczalniki mogą tworzyć cienką, izolującą warstwę na powierzchni, co skutecznie blokuje odprowadzanie ładunków.
Dobre praktyki czyszczenia stołów ESD:
- stosuj dedykowane środki do powierzchni ESD lub łagodne, neutralne detergenty bez silnych rozpuszczalników, wosków i silikonów,
- używaj miękkich, nieściernych ściereczek (np. mikrofibra), unikaj gąbek ściernych i szczotek,
- regularnie usuwaj kurz, który może wpływać na zachowanie powierzchni i odczyty podczas pomiarów,
- okresowo weryfikuj, czy stosowane preparaty są zgodne z wymaganiami programu ESD i nie zmieniają rezystancji powierzchni.
Najczęściej zadawane pytania o stoły ESD (FAQ)
Czy sama mata antystatyczna na zwykłym stole wystarczy?
Nie. Mata może być rozwiązaniem tymczasowym, ale bez uziemionego stelaża i pewnych połączeń przewodzących ryzyko przerwania obwodu ochronnego jest zbyt duże przy profesjonalnej produkcji elektroniki.
Jak czyścić stoły ESD?
Należy stosować wyłącznie środki przeznaczone do powierzchni ESD lub neutralne środki myjące bez silikonów, wosków i agresywnych rozpuszczalników oraz używać miękkich ściereczek. Unikaj preparatów, które mogą pozostawiać film izolacyjny i wpływać na rezystancję powierzchni roboczej.
Czy stoły montażowe ESD Jabama są gotowe do użycia od razu po montażu?
Tak, pod warunkiem prawidłowego podłączenia do systemu uziemienia EPA lub sprawnej instalacji uziemiającej w budynku oraz stosowania odpowiedniego wyposażenia towarzyszącego (np. przewody uziemiające, opaski nadgarstkowe).
Jak często należy badać właściwości stołu ESD i mebli?
W praktyce zaleca się wykonywanie okresowych audytów, najczęściej raz w roku lub zgodnie z wewnętrzną procedurą programu ESD, obejmujących pomiary rezystancji powierzchniowej i do uziemienia.
Czy krzesło przy stole ESD też musi być antystatyczne?
Tak. Zwykłe krzesło z syntetyczną tapicerką jest jednym z głównych źródeł generowania ładunków elektrostatycznych przy stanowisku ręcznego montażu. Dlatego stół i krzesło ESD powinny tworzyć spójny system ochrony, a wyposażenie EPA obejmuje również krzesła, podłogi, obuwie i opaski ESD.
Materiały dodatkowe – wideo o stołach ESD Jabama
Podsumowanie
Inwestycja w profesjonalne stoły ESD to w praktyce polisa ubezpieczeniowa dla Twojej produkcji – koszt wyposażenia stanowiska jest niewielki w porównaniu z kosztami zwrotów i przestojów spowodowanych uszkodzoną elektroniką. Wybierając certyfikowane rozwiązania Jabama, zyskujesz zgodność z wymaganiami norm IEC / PN‑EN 61340‑5‑1, wysoką trwałość konstrukcji oraz bezpieczeństwo procesów montażu elektroniki w strefach EPA.
