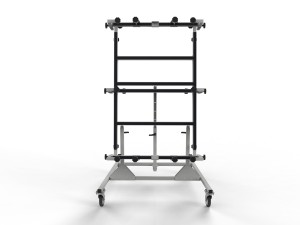

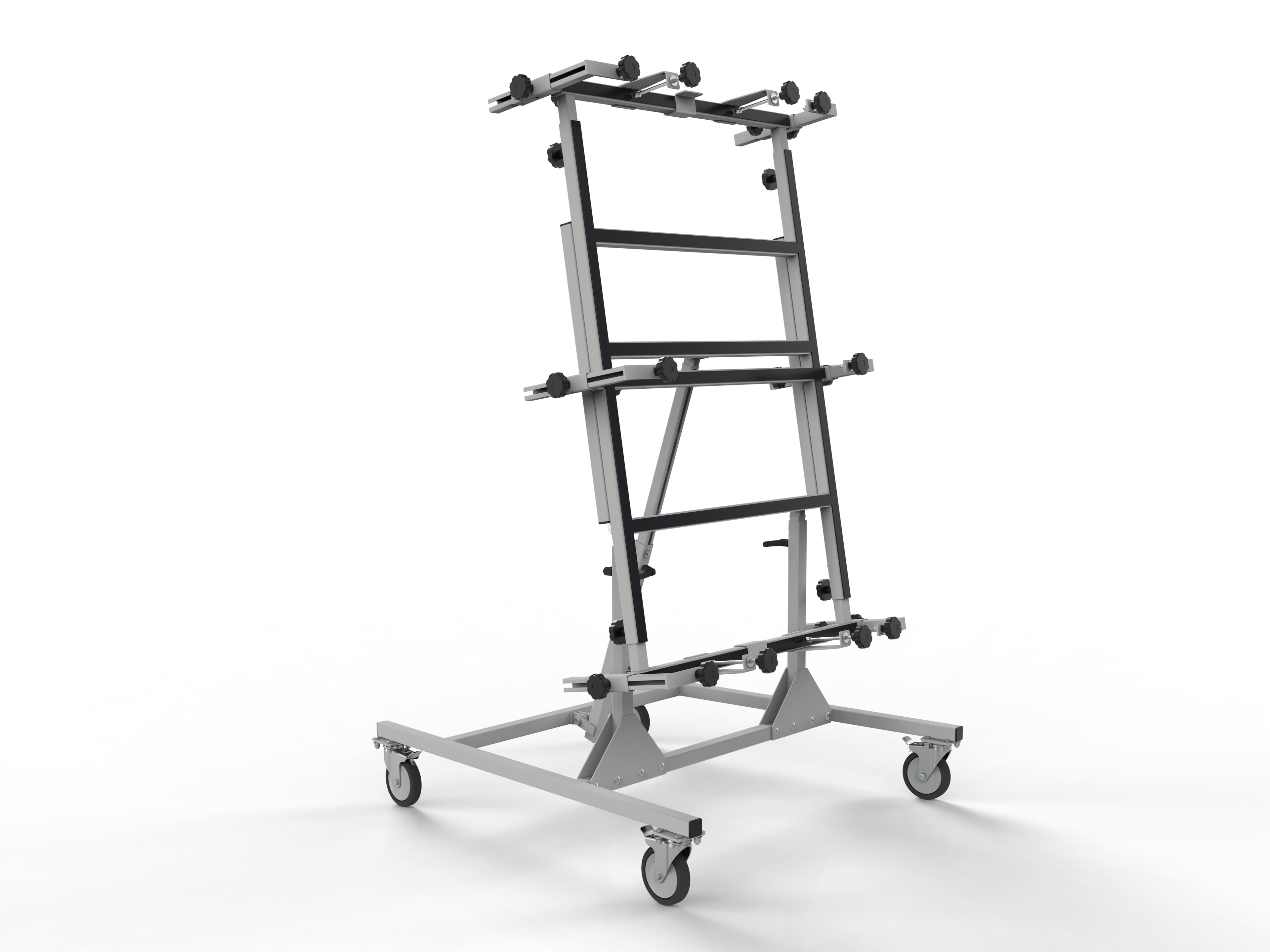

Stelaż do montażu szaf sterowniczych i elektrycznych z pochyłem 80° SMR-SPEC-04356

Stelaż do montażu szaf sterowniczych SMR-SPEC-04356

Stelaż monterski SMR-SPEC-04356 do prefabrykacji szaf sterowniczych, montażu komponentów automatyki przemysłowej oraz produkcji wiązek kablowych. Zaprojektowany oraz wyprodukowany przez firmę Jabama po konsultacjach i testach przeprowadzonych przez firmy zajmujące się prefabrykacją szaf sterowniczych i elektrycznych. Stół gwarantuje wysoką ergonomię dzięki regulacji wysokości i kąta nachylenia ramy roboczej. Ramę można także dodatkowo rozsunąć, a elementy mocowane są na wysuwanych i regulowanych łapach dociskowych. Stół wyposażono także w zestaw niezawodnych kół obrotowych z hamulcem, dzięki czemu przemieszczanie i obracanie stanowiska w trakcie pracy jest niezwykle łatwe. Dzięki tym wszystkich cechom, stanowisko adresuje najważniejsze potrzeby profesjonalnych monterów i pozwala na zwiększenie wydajności procesów produkcyjnych nawet o 20-40%. Jednocześnie jest to atrakcyjne i optymalne kosztowo rozwiązanie, skuteczne, ale znacznie tańsze niż wersja takiego stanowiska z elektryczną regulacją wysokości i pochyłu. Mamy w ofercie zarówno stoły monterskie z ręczną, jak i elektryczną regulacją.

Specyfikacja techniczna stelaża monterskiego SMR-SPEC-04356

• sztywna konstrukcja ze spawanych profili stalowych, gwarantująca niezawodność i bezpieczną pracę, prześwit między ramą stołu a podłożem wynosi 130 mm
• konstrukcja malowana proszkowo w kolorze jasnoszarym RAL7035, dzięki czmeu stół zyskuje odporność na korozję oraz uszkodzenia mechaniczne
• maksymalna nośność stołu wynosi 120 kg

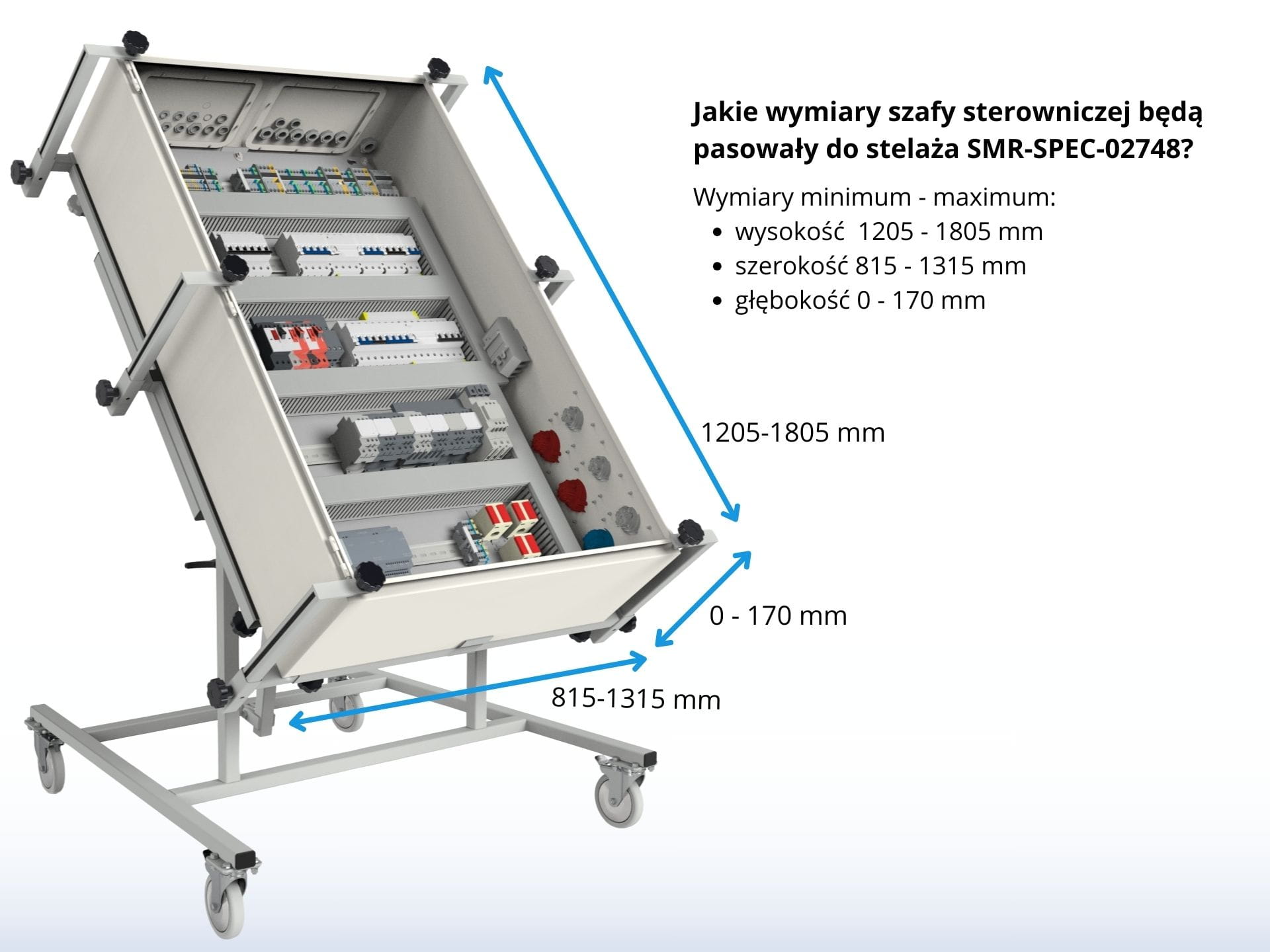

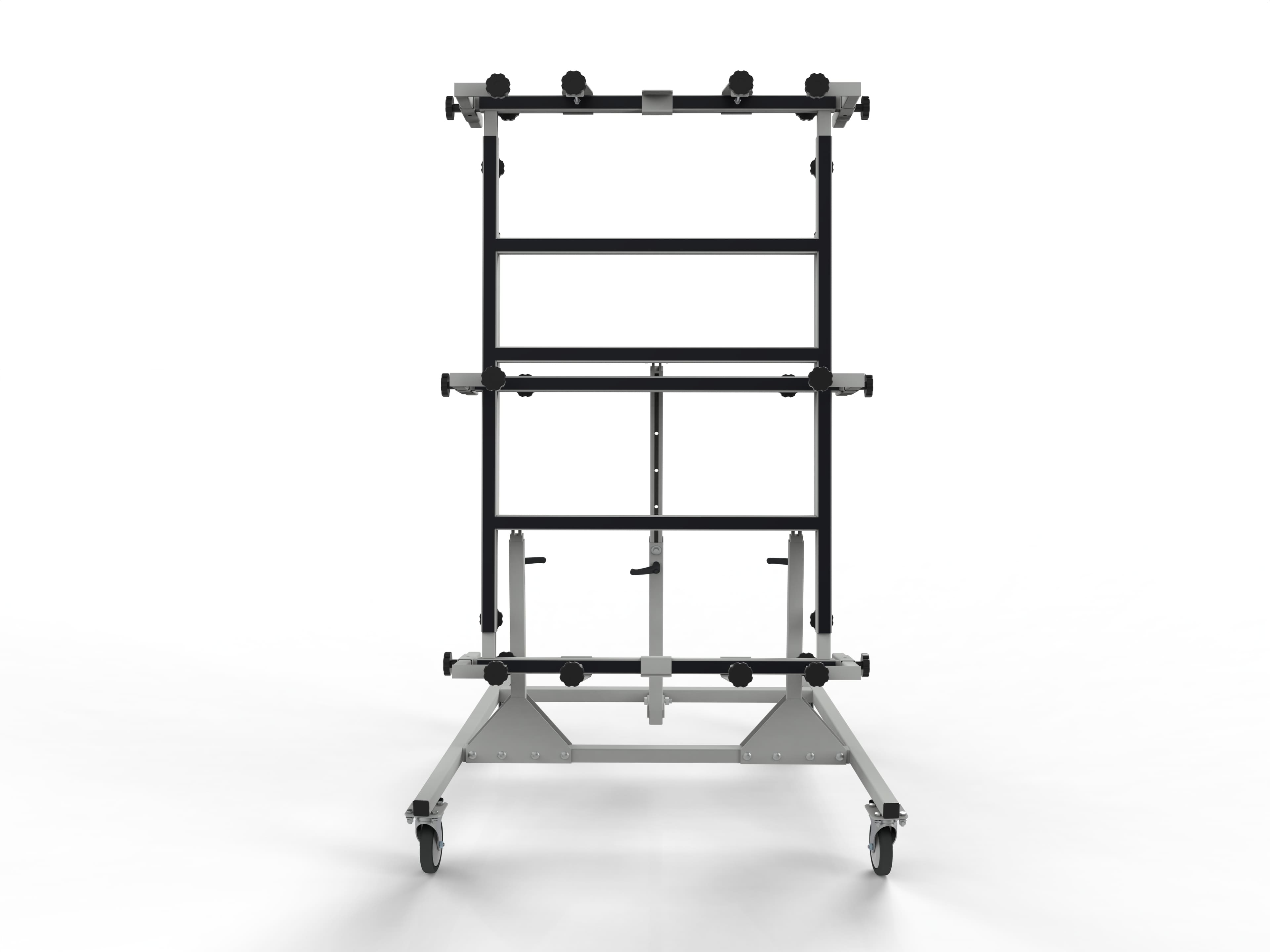

• uniwersalna rama robocza z regulacją rozstawu w zakresie 1205-1805 x 815-1315 mm; rama robocza złożona wymiar 1205-815 mm, pole robocze rozłożone wymiar maks. 1805-1315 mm (wysuwana dolna i górna krawędź, wysuwane ramiona boczne z dociskami)

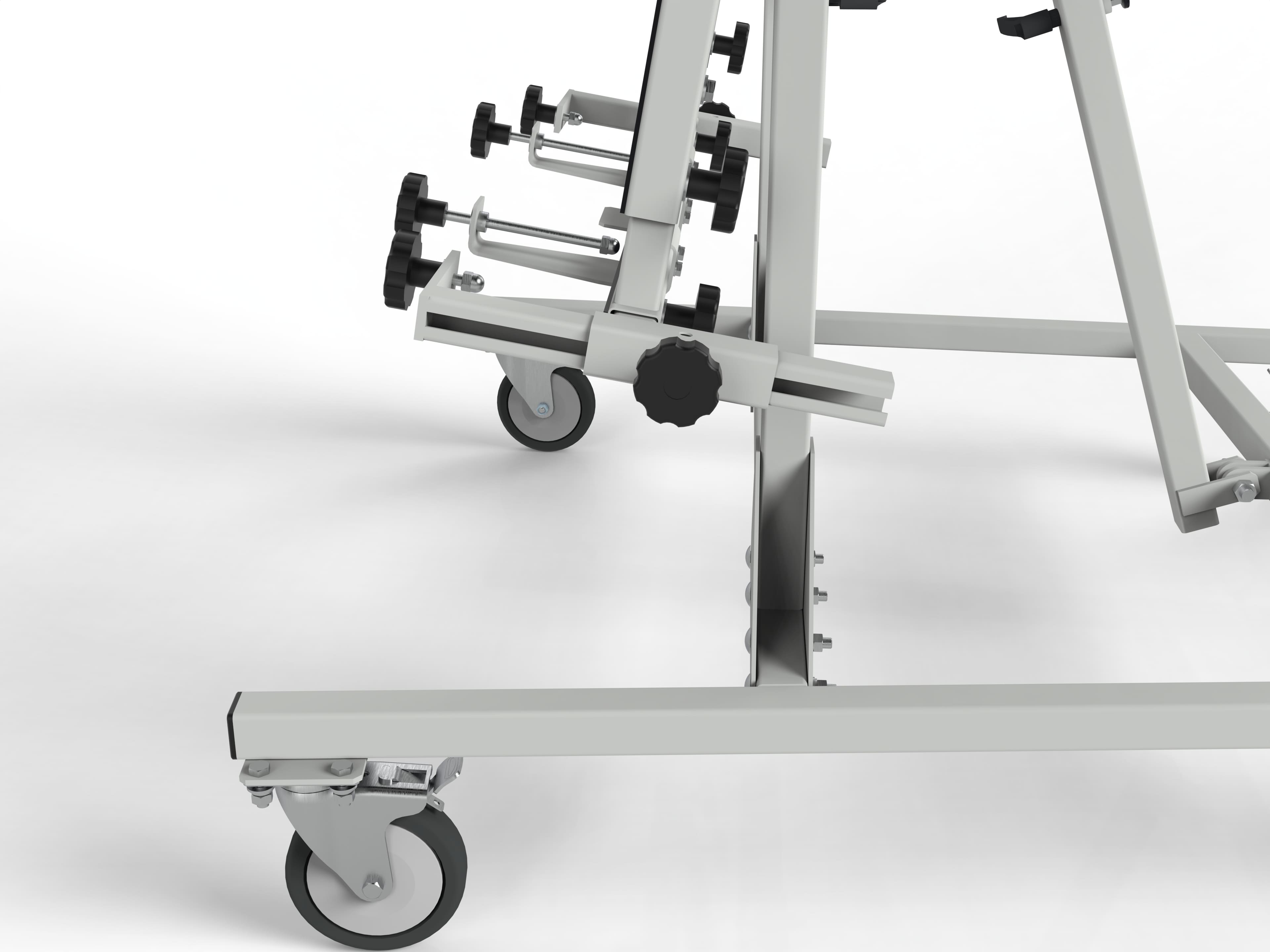

• zestaw 6 wyjmowanych łap z dociskami z płynną regulacją wysokości pozwala na montowanie elementów do 170 mm wysokości - praktyczny system mocowania montowanych elementów
• płynna regulacja wysokości stołu w zakresie 805-1105 mm (wymaga poluzowania trzech śrub za pomocą pokręteł)

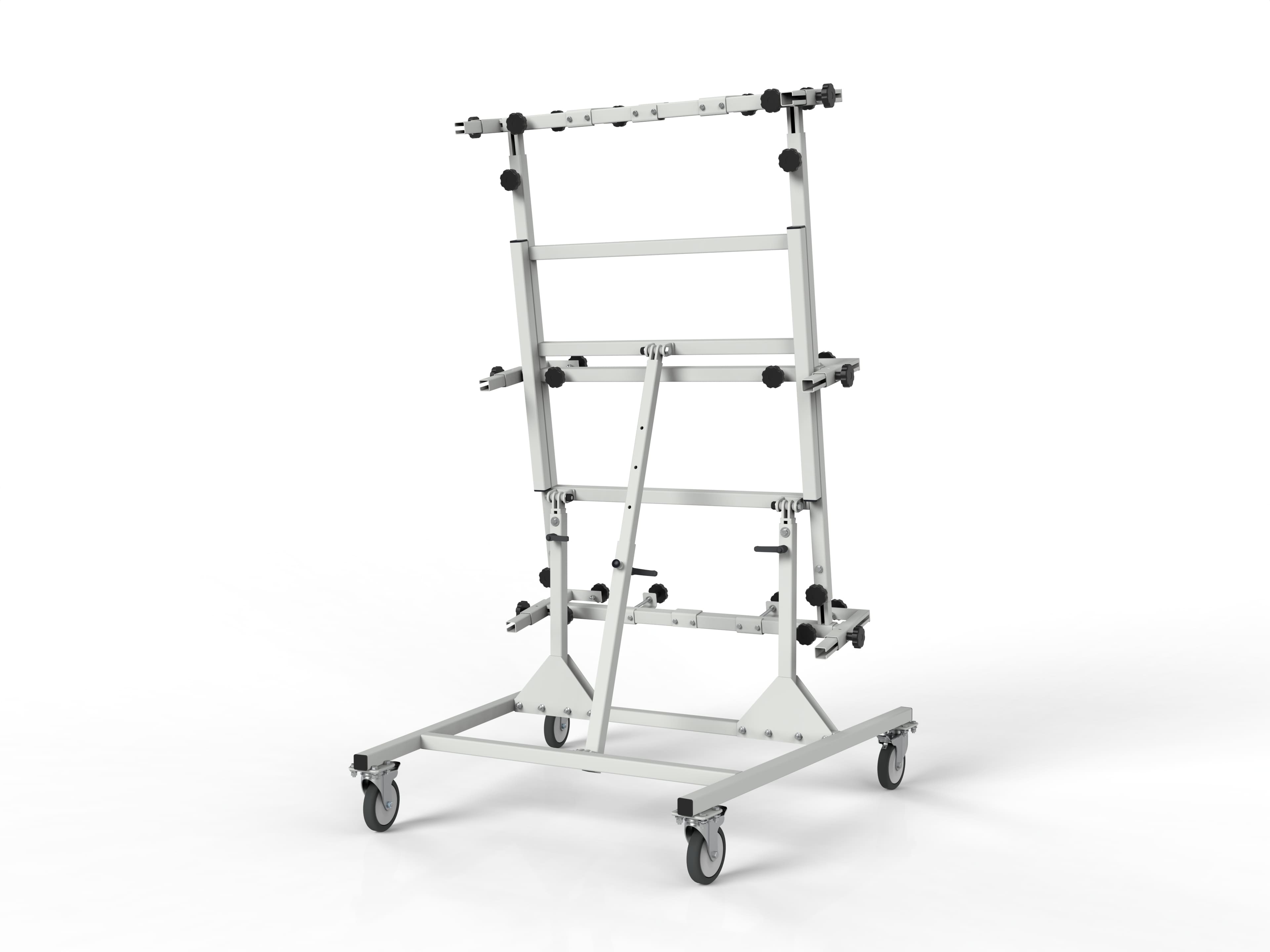

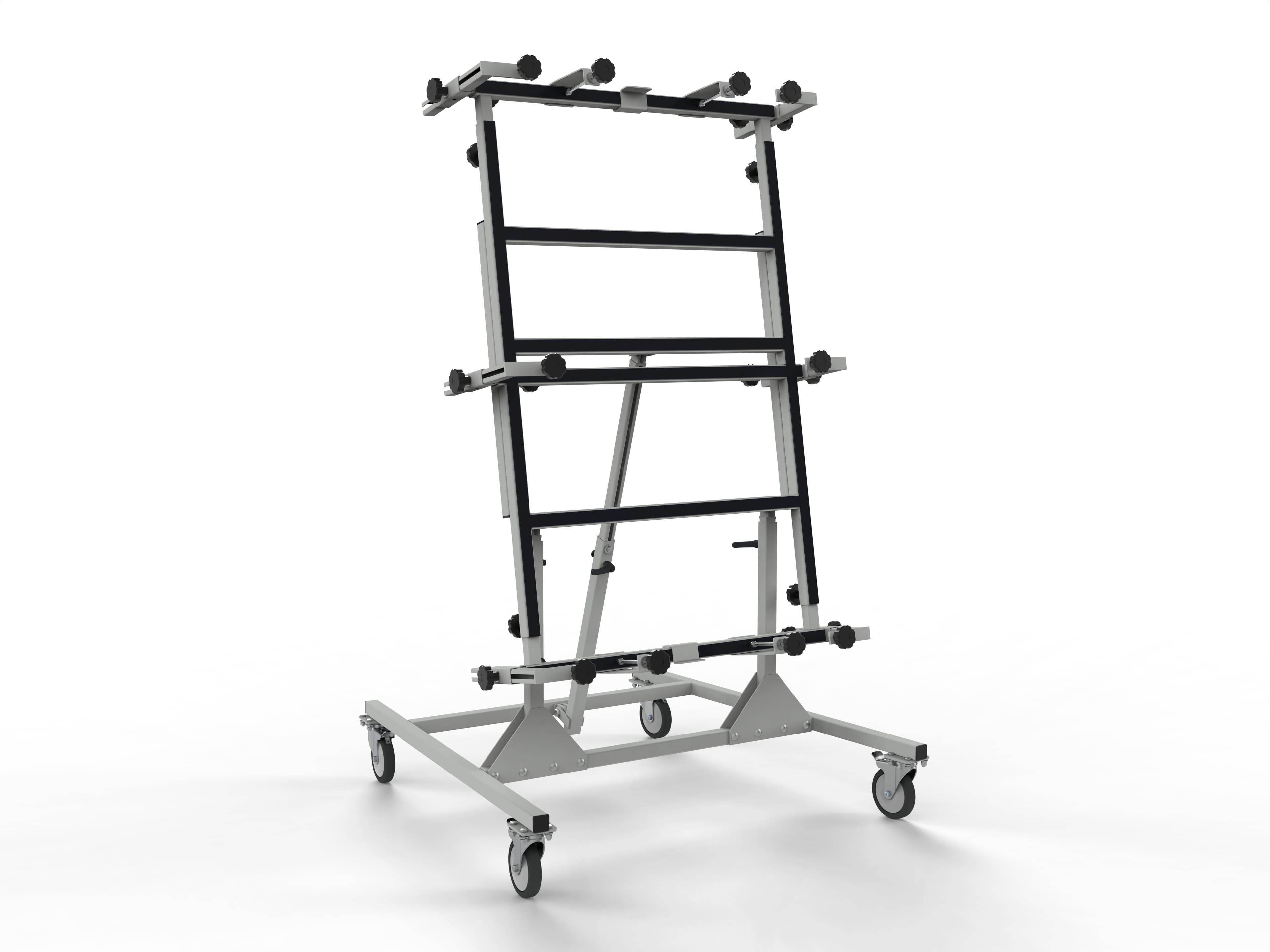

• system regulacji pochyłu ramy roboczej w zakresie 0-80° za pomocą trzpienia ustalającego i praktycznego pokrętła - w łatwy sposób dostosuj kąt nachylenia ramy roboczej do charakteru wykonywanej pracy
• zestaw 4 przemysłowych kół skrętnych (2 z hamulcem) o średnicy 125 mm umożliwia wygodne przemieszczanie stanowiska z miejsca na miejsce
• profile ramy roboczej oklejone gumą ryflowaną dla zabezpieczenia powierzchni stelaża oraz montowanych elementów przed uszkodzeniami, takimi jak zarysowania, przetarcia i uderzenia

Dla kogo dedykowane są stoły do montażu szaf sterowniczych SMR-SPEC-04356?

Prefabrykacja szaf elektrycznych i szaf sterowniczych to ważny element procesów produkcyjnych dla firm z wielu branż. Dlatego nasze specjalistyczne stoły monterskie dedykowane są między innymi dla firm produkcyjnych, inżynieryjnych oraz instalacyjnych, specjalizujących się w:

• prefabrykacji szaf i rozdzielnic elektrycznych,
• montażu szaf sterowniczych,
• produkcji wiązek kablowych,
• automatyce przemysłowej, robotyce i budowie maszyn oraz projekotwaniu linii oraz procesów produkcyjnych,
• branży elektrycznej oraz wykonujących instalacje elektryczne,
• branży budowlanej, generalnych wykonawców robót budowlanych,
• branży motoryzacyjnej (automotive), lotniczej i zbrojeniowej.

Dzięki uniwersalnej budowie, stelaż może być również stosowany do celów innych niż prefabrykacja rozdzielnic. Znajdzie zastosowanie wszędzie tam, gdzie potrzebna jest regulacja w wielu płaszczyznach oraz praktyczna rozsuwana rama robocza.

Stoły do montażu szaf elektrycznych i sterowniczych z uwagi na ergonomiczną konstrukcję i uniwersalną ramę roboczą sprawdzą się dobrze przy produkcji wiązek kablowych. Potwierdza to duże zainteresowanie tą linią produktów zgłaszane przez firmy z tego sektora, które korzystają z wielu typów naszych stacji montażowych.

Stelaż SMR-SPEC-04356 sprawdzi w różnych środowiskach roboczych - nawet tych najbardziej wymagających. Będzie praktycznym elementem wyposażenia dużych fabryk i zakładów przemysłowych oraz mniejszych warsztatów, pracowni oraz serwisów. Dzięki kołom ułatwiającym przemieszczanie można przechowywać go w wolnej części pomieszczenia i wyjmować jedynie do pracy. Możliwości ustawienia ramy w pozycji wertykalnej sprawia, że stelaż zajmuje mniej miejsca i łatwo go składować nawet przy ograniczonej dostępności wolnego miejsca.

Ergonomiczna i efektywna prefabrykacja szaf sterowniczych

1. Dopasuj wysokość stanowiska do wzrostu użytkownika i typu płyty montażowej dzięki płynnej regulacji
2. Montuj w pozycji horyzontalnej, lub dostosuj kąt nachylenia powierzchni roboczej
3. Rozsuń uniwersalną ramę roboczą w górę/dół oraz na boki dzięki wysuwanym łapom, aby dopasować jej wymiary do montowanej płyty montażowej lub szafę
4. Bezpiecznie zamocuj płytę montażową lub szafę dzięki ogranicznikom i wysuwanym łapom z dociskami
5. Swobodnie obracaj stelaż podczas montażu i przestawiaj go z miejsca na miejsce

Montuj różne typy szaf sterowniczych i płyt montażowych

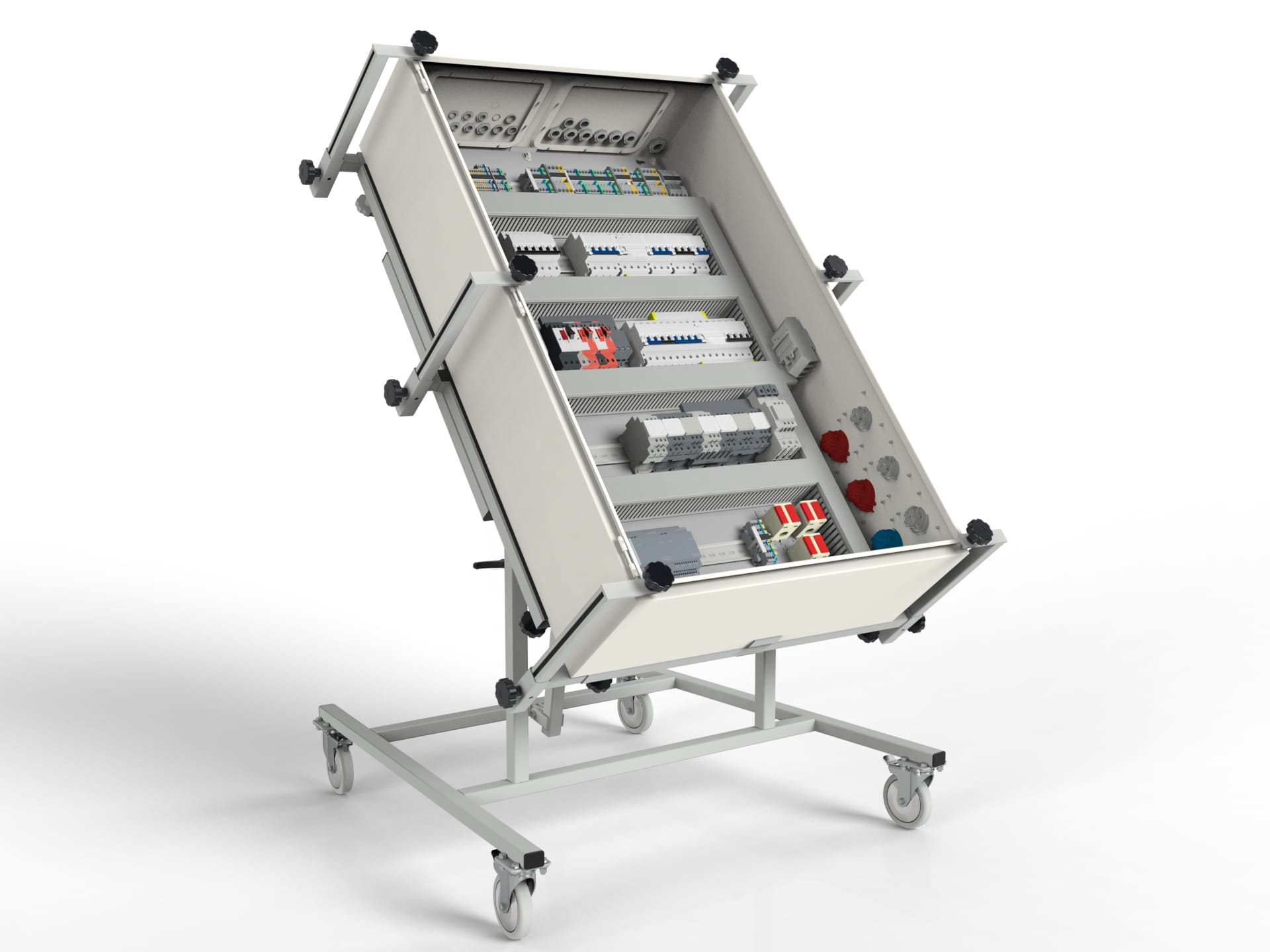

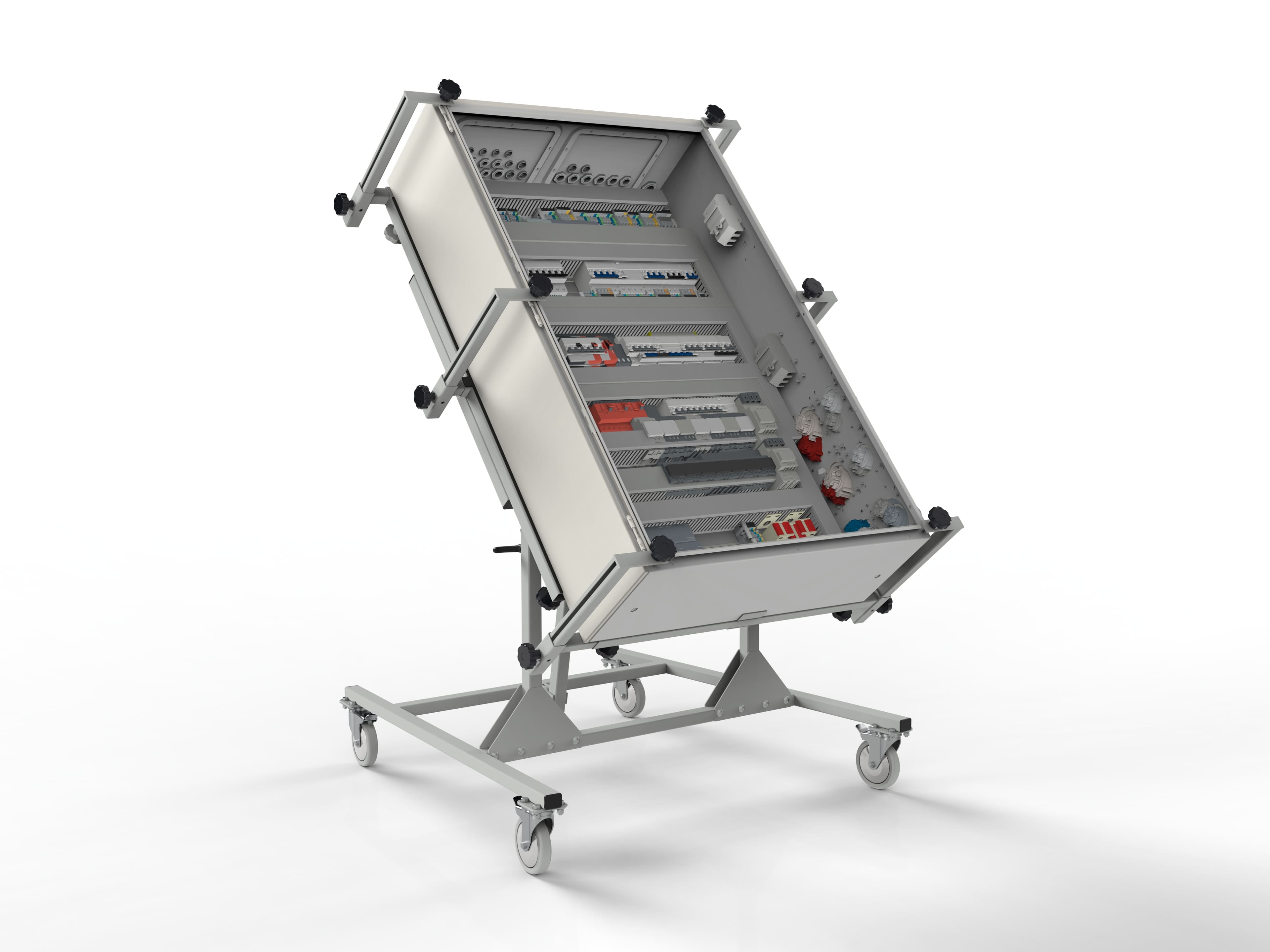

Rozsuwana wielofunkcyjna rama robocza pozwala na zamontowanie różnych typów oraz rozmiarów płyt montażowych od różnych producentów razem z komponentami, a także całych szaf elektrycznych i sterowniczych w obudowie o różnych rozmiarach i wysokości. Pozycję płyty montażowej lub szafy można dostosowywać, mocując ją w pozycji pionowej lub poziomej. Rama robocza dzięki systemowi praktycznych pokręteł może być w łatwy sposób rozsunięta. Możliwe jest wysunięcie przedniej i tylnej krawędzi ramy oraz wysunięcie profili, do których przymocowane są boczne łapy zaciskowe. Dzięki temu dopasujesz powierzchnię roboczą stołu do rozmiaru szafy lub płyty.

Przednia i tylna krawędź wyposażona jest w rant z blachy, na której można oprzeć montowany element oraz dwie blachy zabezpieczające ze śrubami mocującymi. Każdy z tych elementów można łatwo odkręcić, jeżeli jest to wymagane. Boczne ramiona wyposażone są w łapy z dociskami na pokrętłach, które pozwalają na dopasowanie ich do wysokości montowanego elementu.

Co wyróżnia stół do prefabrykacji SMR-SPEC-04356?

Oferowane stanowisko montażowe Jabama to wysokiej klasy rozwiązanie zaprojektowane z myślą o wykorzystaniu przez profesjonalistów, którzy zgłaszali nam swoje uwagi na etapie projektowania stanowiska. Zadaniem stołu jest zapewnienie jak największej ergonomii dzięki regulacji wysokości, pochyłu, możliwości dopasowania ramy roboczej do montowanej płyty i pozycji pracy. Wykonane z wytrzymałych profili stalowych, dzięki czemu konstrukcja zapewnia dużą stabilność i wytrzymałość, a także dużą nośność do 120 kg. Ramę roboczą wyłożono gumą, a zaciski zabezpieczono plastikowymi końcówkami dla ochrony montowanych szaf oraz płyt montażowych. Dzięki temu stół umożliwia lepszą organizację i skrócenie czynności procesu montażu, wyeliminowanie zbędnych ruchów i lepszy dostęp do montowanych elementów dzięki zmianom pozycji montowanej szafy i mobilności stanowiska montażowego. Bezpieczna konstrukcja i wysoki poziom ergonomii i elastyczny montaż pozwalają zapobiegać kontuzjom i minimalizują ryzyko występowania urazów oraz wypadków przy pracy. Stół wyposażony jest w odpowiedni system zabezpieczeń.

Więcej wyposażenia do prefabrykacji szaf sterowniczych

W ofercie Jabama znajdziesz kompleksową ofertę specjalistycznego wyposażenia do prefabrykacji szaf sterowniczych - zarówno inne typy stołów do montażu szaf sterowniczych z ręczną regulacją wysokości i pochyłu, jak i zapewniające największy komfort i wydajność montażu stoły monterskie z elektryczną regulacją wysokości i pochyłu. Produkujemy i sprzedajemy również wózki i stelaże na przewody usprawniające oprzewodowanie szaf, wózki i stelaże na płyty montażowe i elementy obudowy, mobilne ścianki narzędziowe, wózki warsztatowe, stoły montażowe z uchylnym blatem oraz standardowe stoły warsztatowe. Z naszym wyposażeniem znacznie usprawnisz prefabrykację szaf sterowniczych i rozdzielnic. Wszystkie nasze wyroby zostały zaprojektowane oraz wyprodukowane w Polsce przez firmę Jabama.
