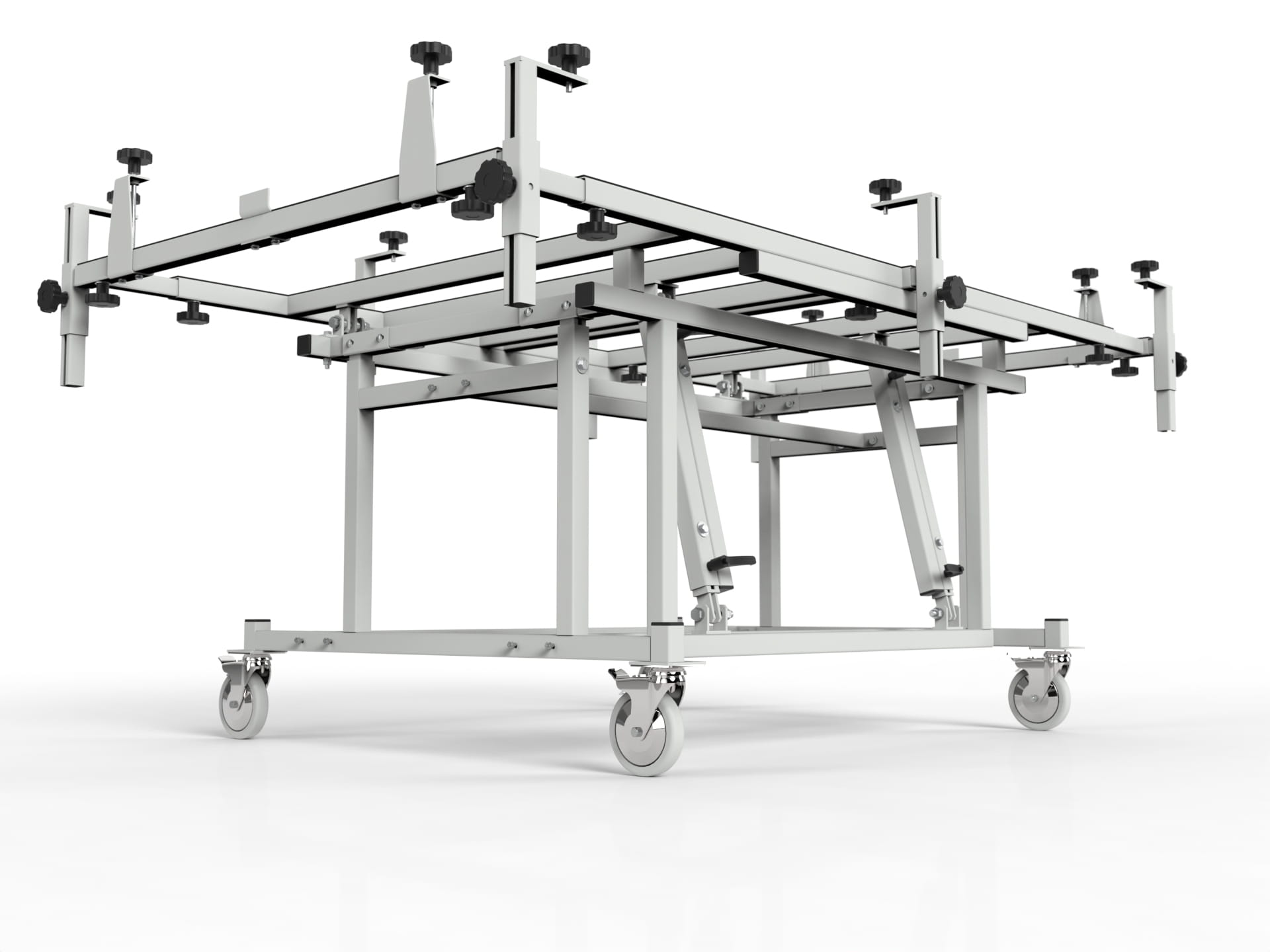

Stół do prefabrykacji szaf sterowniczych i produkcji wiązek kablowych z pochyłem do 55° SMR-17648

Stół do prefabrykacji szaf sterowniczych i produkcji wiązek kablowych z pochyłem do 55° SMR-SPEC-17648

Specjalistyczny stół montażowy zaprojektowany do efektywnego montażu płyt szaf sterowniczych, szaf elektrycznych oraz do produkcji wiązek kablowych. Stanowisko cechuje możliwość elastycznej ręcznej konfiguracji płaszczyzny pracy dzięki systemowi regulacji wysokości ramy i kąta nachylenia pola roboczego. Wyróżnia je także możliwość dopasowania rozmiarów ramy operacyjnej do wielkości montowanej płyty, dzięki czemu możlwy jest montaż różnych płyt od wszystkich producentów szaf. Wysoki poziom ergonomii poprawia komfort pracy montera, gwarantuje swobodny dostęp do wszystkich sekcji zamocowanej płyty montażowej lub szafy. Dlatego korzystanie ze stołu SMR-SPEC-17648 przez profesjonalistów znacznie poprawia wydajność pracy i procesów produkcyjnych związanych z prefabykacją nawet o kilkadziesiąt procent.

Stanowiska do prefabrykacji szaf sterowniczych produkowane przez Jabama są niezawodne i wykonane ze spawanych oraz malowanych proszkowo profili stalowych, dzięki czemu mają dużą maksymalną nośność. Sama powierzchnia robocza oklejona jest gumą dla ochrony stołu oraz montowanych komponentów. Mechanizmy regulacji gwarantują ergonomię, a zestaw skrętnych kół przemysłowych pozwala łatwo przemieszczać oraz przesuwać stół. Stanowisko jest bezpieczne dla użytkownika.

Dane techniczne stołu do prefabrykacji szaf sterowniczych SMR-SPEC-17648

• Niezawodna i stabilna konstrukcja wykonana ze spawanych profili stalowych z systemem odpowiednich wzmocnień i poprzeczek usztywniających stół
• Elementy malowane proszkowo wysokiej jakości farbą w kolorze jasnoszarym RAL7035 - zapobiega korozji oraz łatwemu zarysowaniu metalowych elementów
• Dopuszczalny udźwig w pozycji poziomej to 200 kg, w pochyle 150 kg

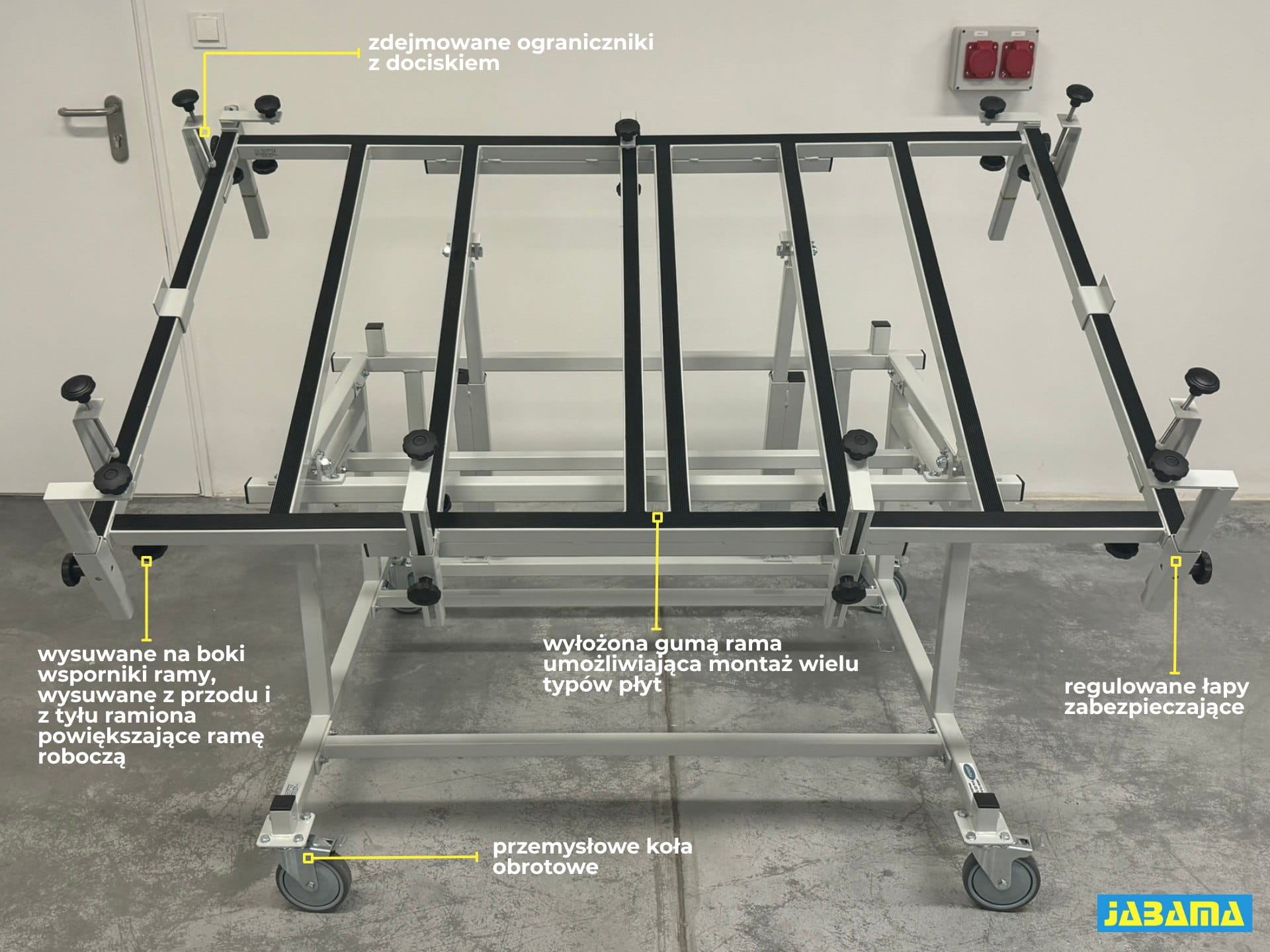

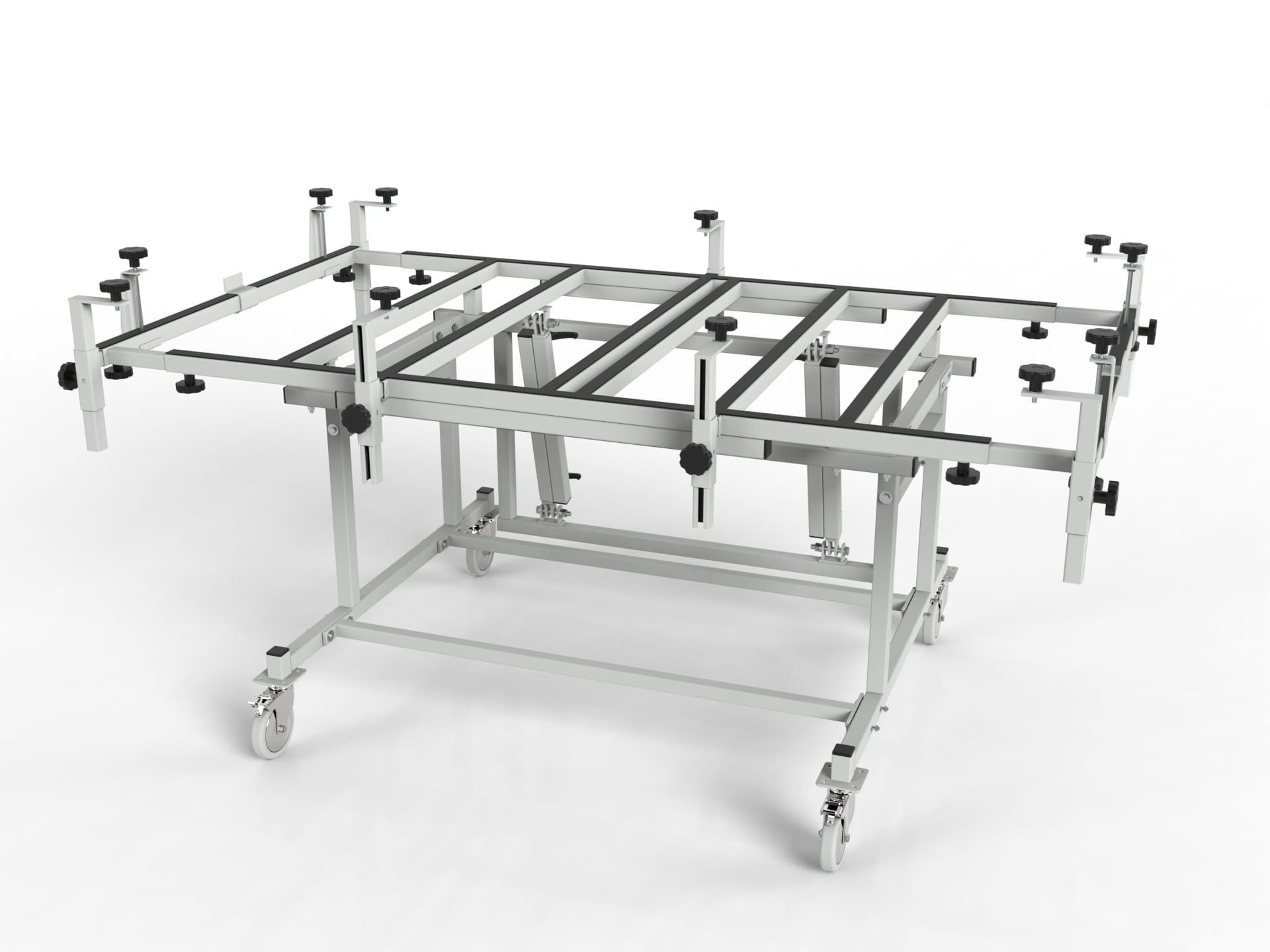

• Uniwersalna rozsuwana rama robocza z rozstawem wsporników umożliwiających montaż różnorodnych płyt i szaf. Boczne krawędzie rozsuwane, przednie i tylne ramiona z dociskami wysuwane.

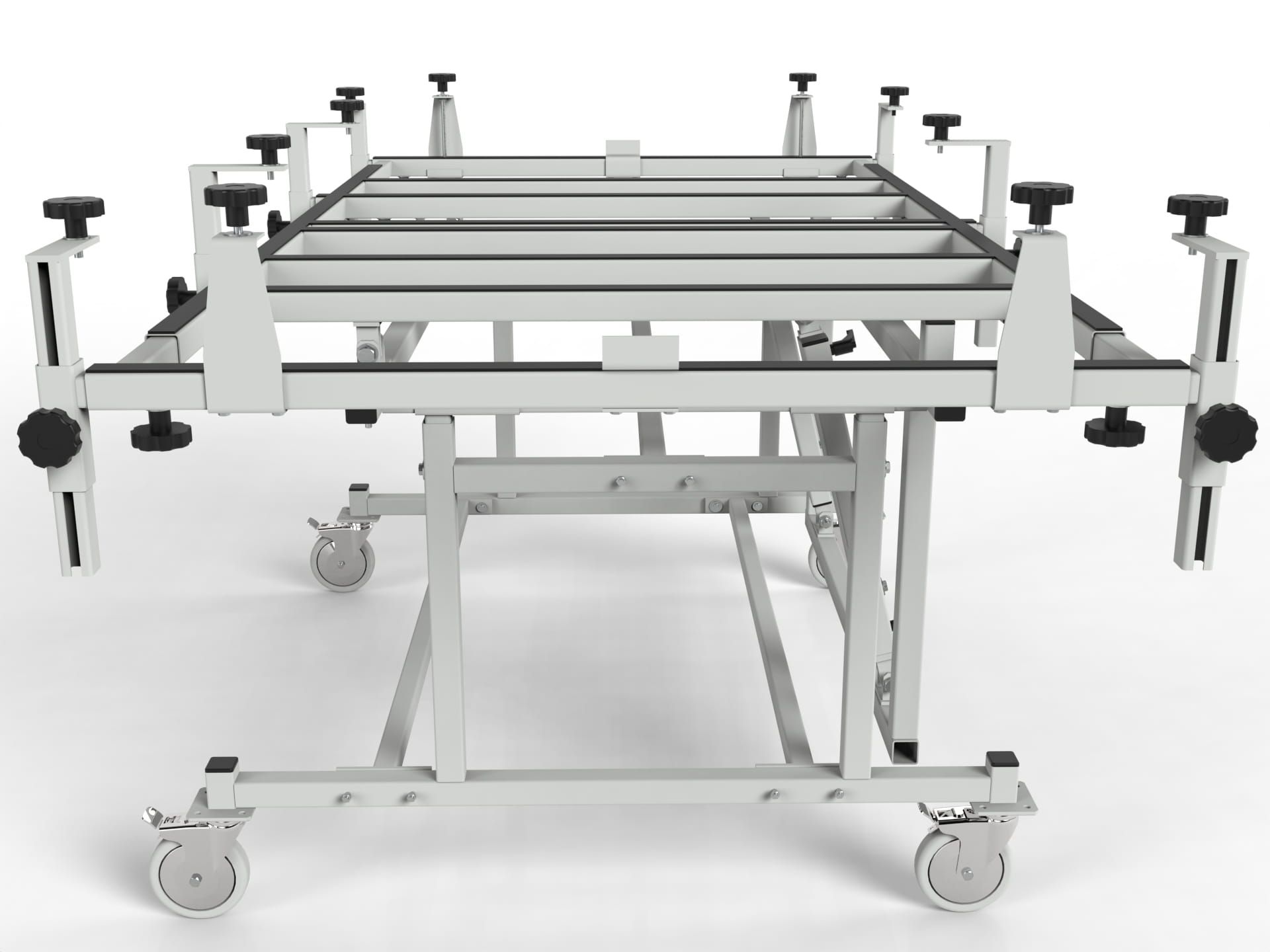

• Wymiary bazowe ramy to 1025 x 1645 mm (szerokość x długość), przy wysuniętej ramie wymiary maksymalne to 1715 x 2050 mm (szerokość x długość)
• Dodatkowe boczne ograniczniki wykonane z blachy i mocujące uchywty z dociskami
• zestaw 7 wyjmowanych łap z dociskami z płynną regulacją wysokości pozwala na montowanie elementów do 300 mm wysokości - praktyczny system mocowania montowanych elementów
• płynna regulacja wysokości stołu w zakresie 800-1150 mm

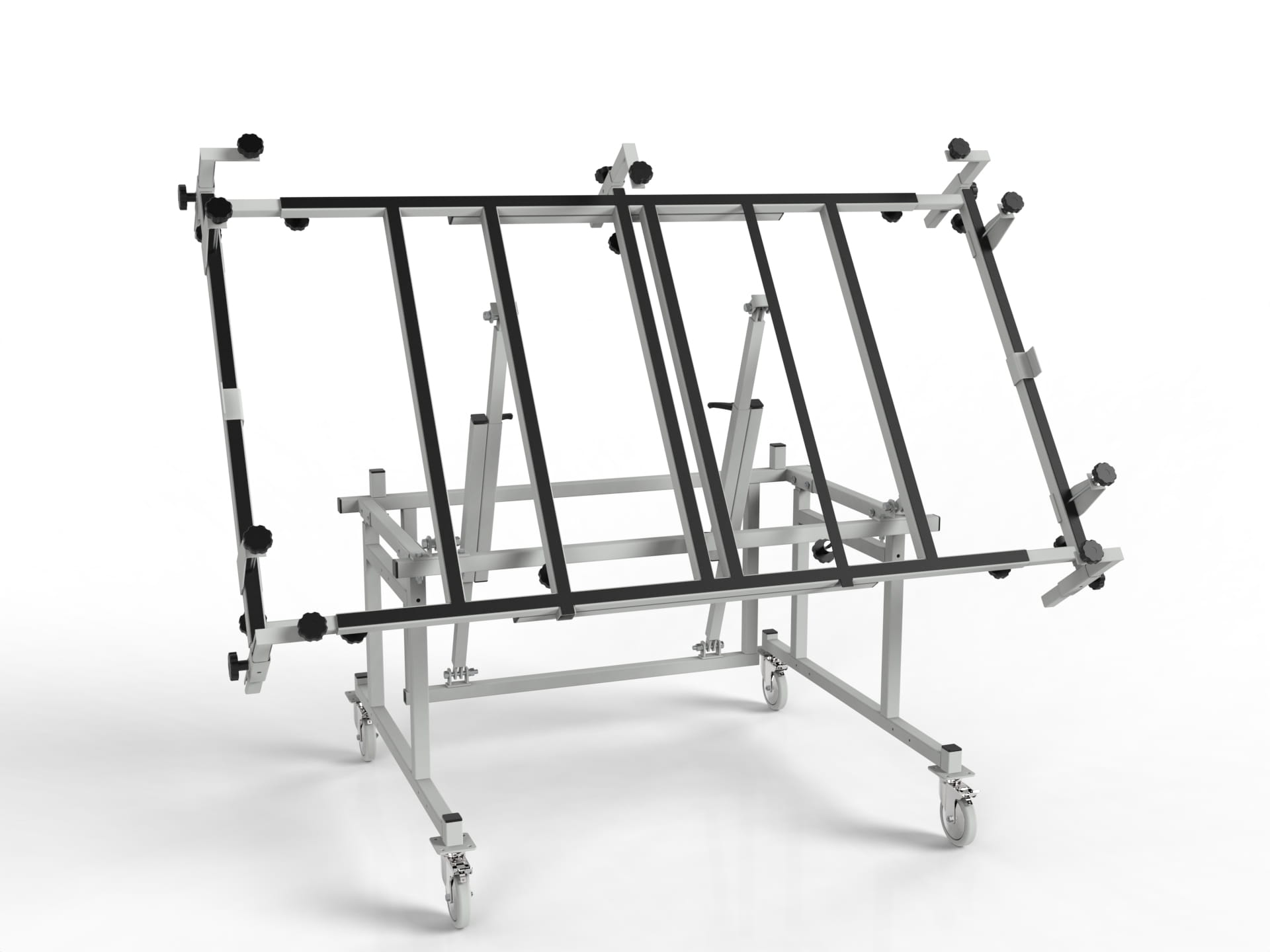

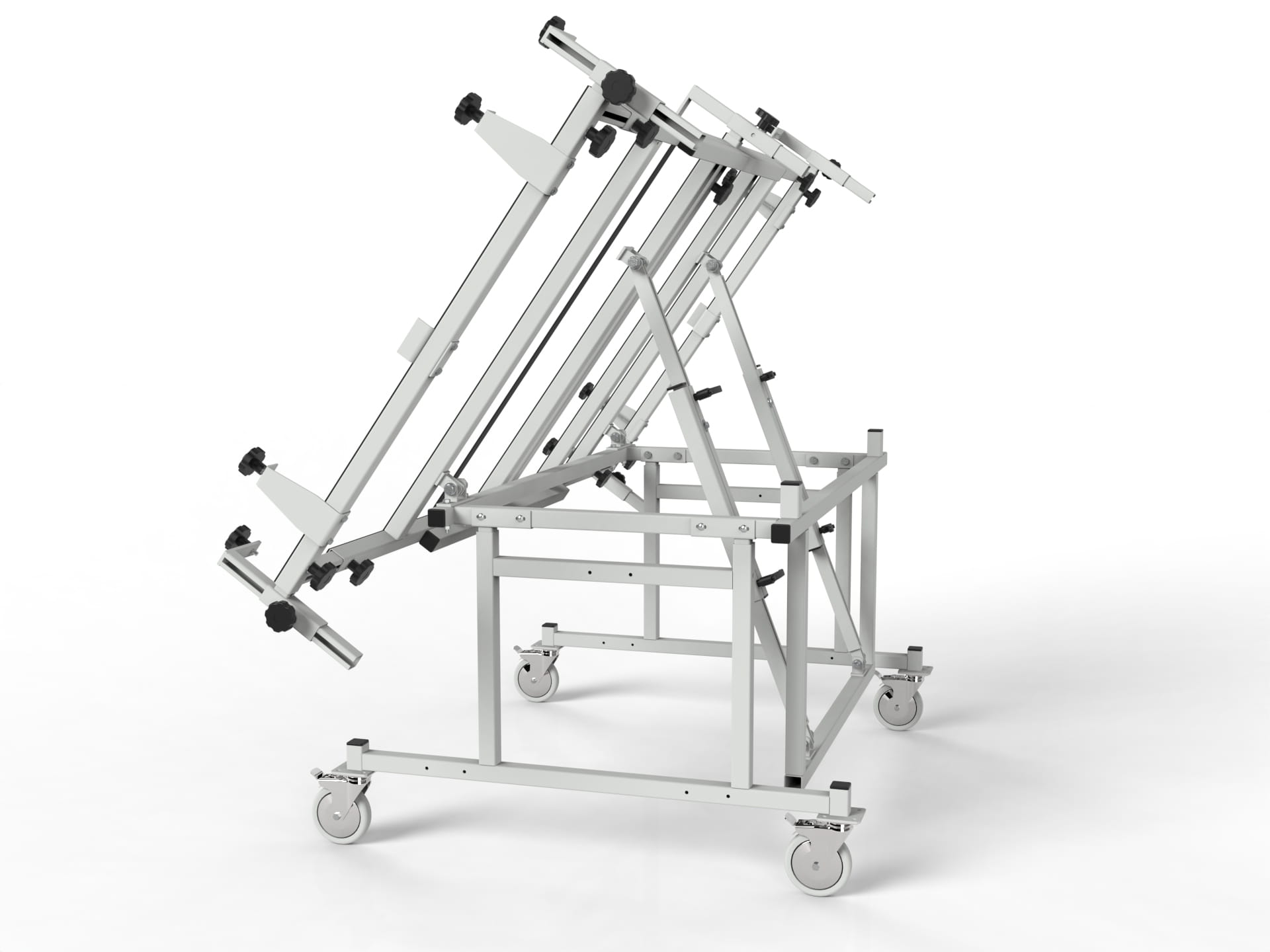

• system regulacji pochyłu ramy roboczej w zakresie 0-55° za pomocą praktycznych pokręteł
• zestaw 4 przemysłowych kół skrętnych (2 z hamulcem) o średnicy 125 mm
• profile ramy roboczej oklejone gumą ryflowaną 2 mm dla zabezpieczenia powierzchni stelaża oraz montowanych elementów przed uszkodzeniami

Gdzie sprawdzą się stoły do prefabrykacji szaf i produkcji wiązek kablowych Jabama?

Stoły montażowe z ręczną regulacją wysokości, pochyłu i rozstawu pola roboczego to ekonomiczne rozwiązanie dla profesjonalistów zajmujących się prefabrykacją szaf sterowniczych i elektrycznych, firm zajmujących się automatyką, robotyką i budową maszyn przemysłowych, branżą automotive, lotniczą, zbrojeniową i nie tylko. To doskonałe rozwiązanie wszędzie tam, gdzie dokonuje się montażu sterowników PLC, oprzeowodowania oraz innych procesów związanych z montażem urządzeń elektornicznych i elektrycznych. Stoły Jabama na etapie projektowania były szeroko konsultowane z firmami z branży, dzięki czemu są niezwykle praktyczne. Dzięki uniwersalnej i solidnej konstrukcji sprawdzą się w warsztatach, laboratoriach, pracowniach, halach montażowych i fabrykach.

Ergonomiczna i efektywna prefabrykacja szaf sterowniczych

1. Dopasuj wysokość stanowiska do wzrostu użytkownika i typu płyty montażowej dzięki płynnej regulacji.

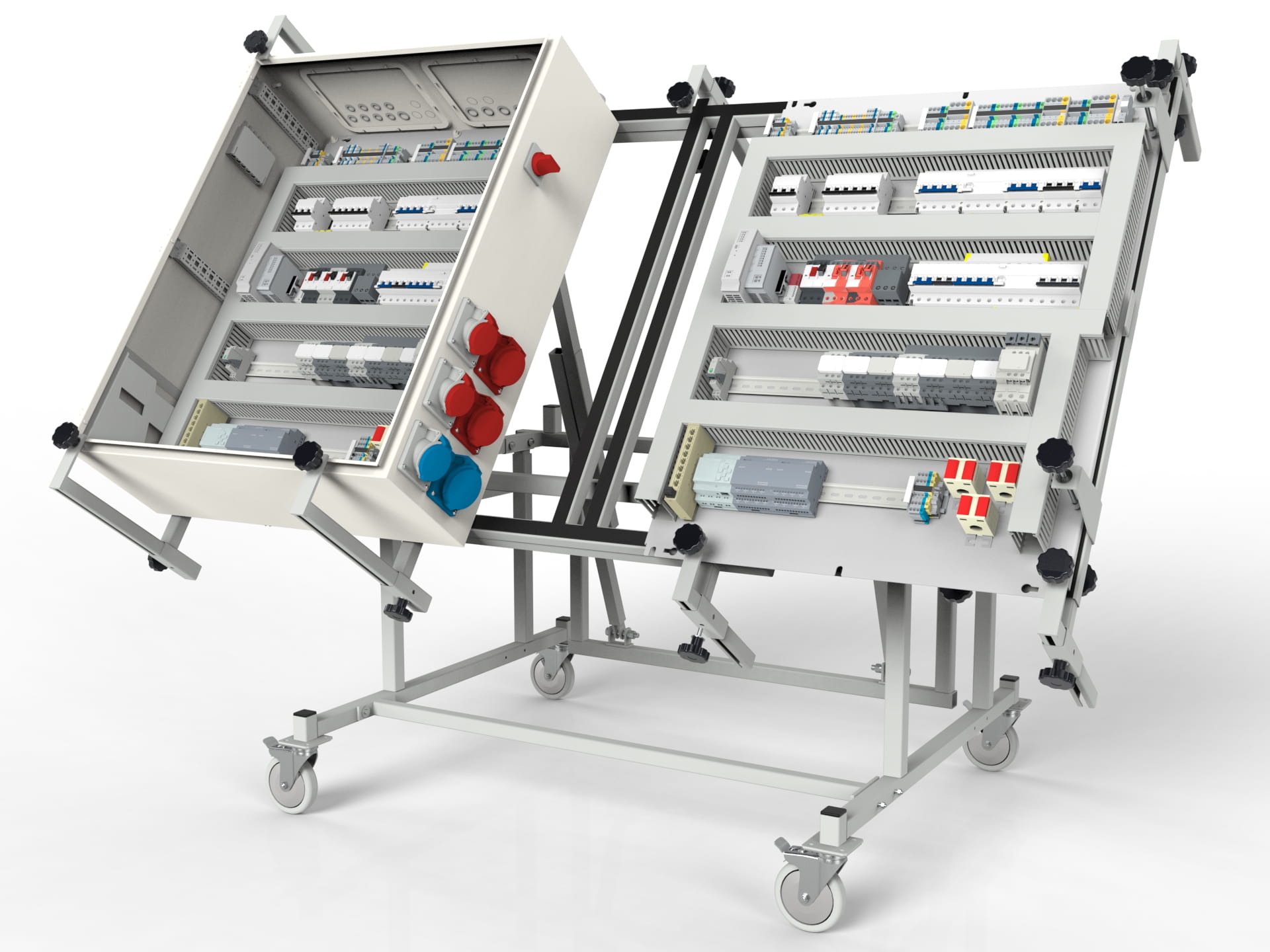

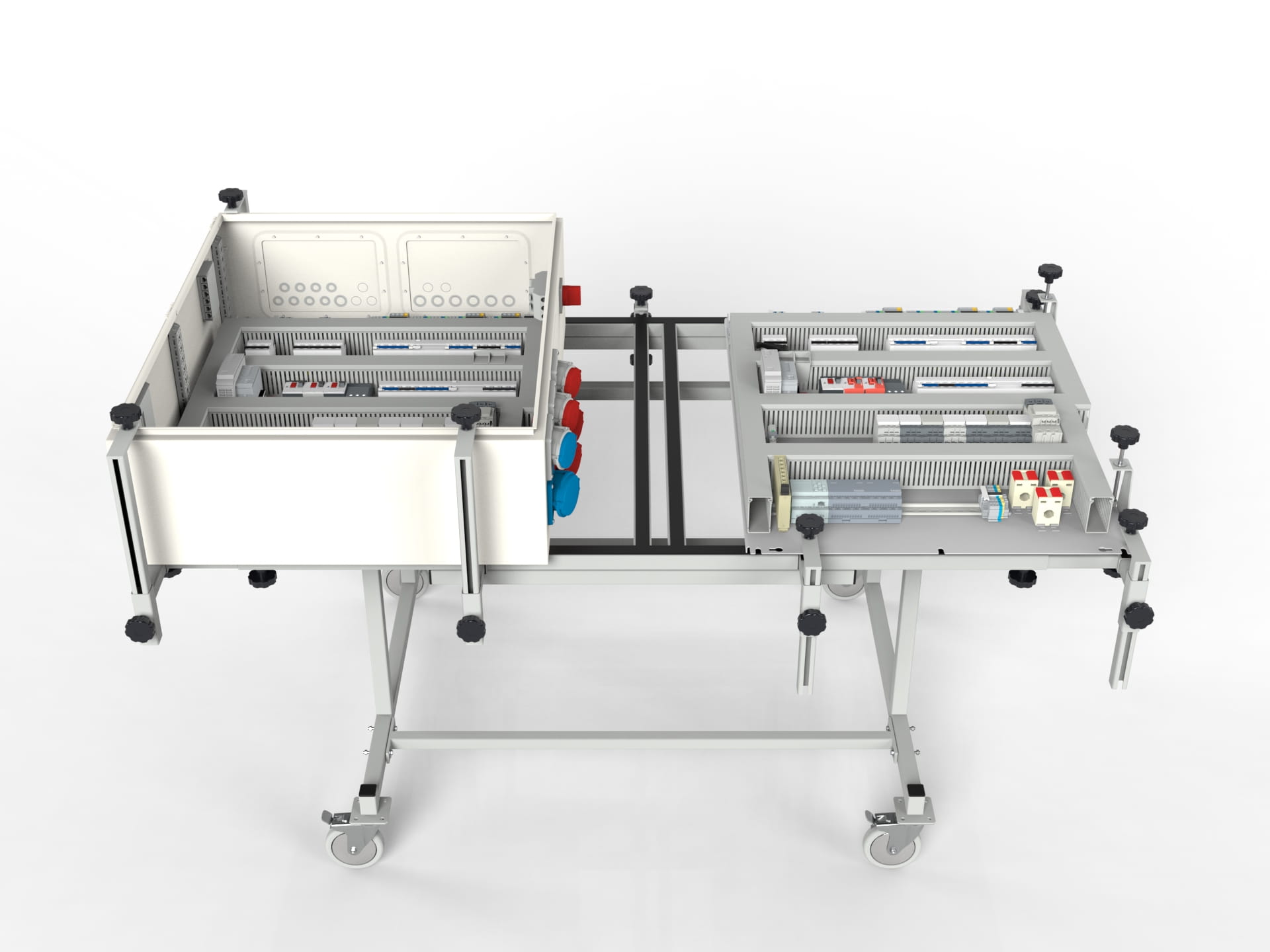

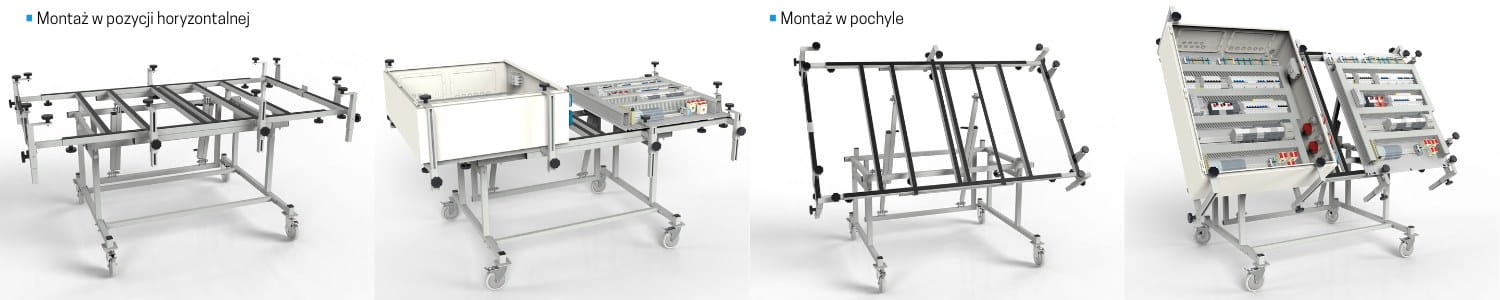

2. Montuj w pozycji horyzontalnej, lub dostosuj kąt nachylenia powierzchni roboczej do 55 stopni.
3. Rozsuń uniwersalną ramę roboczą na boki, dopasuj przednie i tylne ramiona stołu wysuwając profile z łapami mocującymi. Aby mocniej przymocować mocowane płyty, skorzystaj z dodatkowych bocznych ogrnaicznikó z dociskami. Jeżeli nie będą potrzebne, możesz je szybko zdemontować.
4. Bezpiecznie zamocuj płytę montażową lub szafę dzięki ogranicznikom i wysuwanym łapom z dociskami. Montuj elementy nawet do 300 mm wysokości (do 100 mm bez odkręcania bocznych ograniczników).
5. Swobodnie obracaj stelaż podczas montażu i przestawiaj go z miejsca na miejsce.

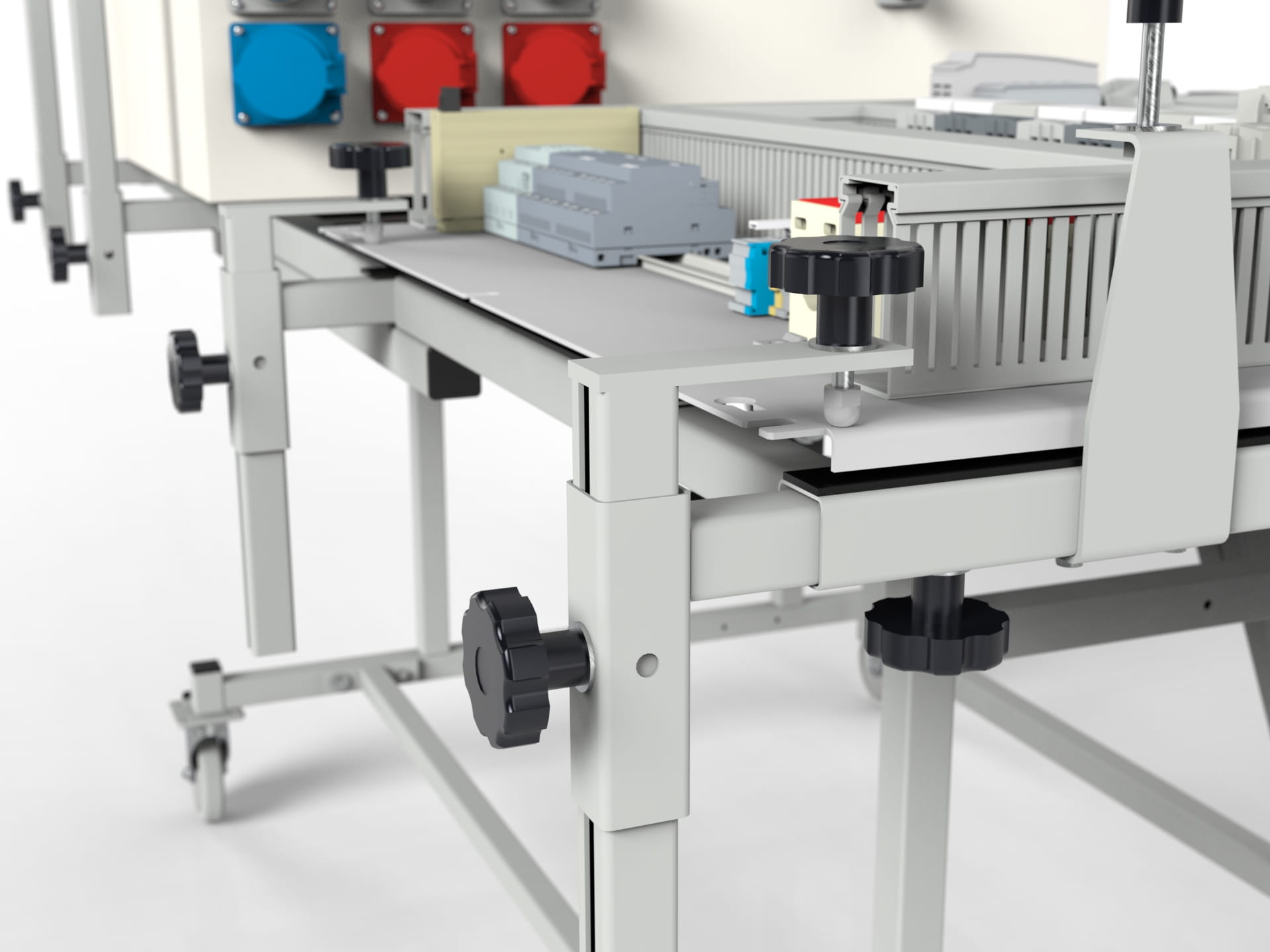

Regulacja rozsuwu ramy oraz ramion z dociskami możliwa jest w łatwy sposób dzięki systemowi pokręteł.

Więcej wyposażenia do prefabrykacji szaf sterowniczych

W ofercie Jabama znajdziesz kompleksową ofertę specjalistycznego wyposażenia do prefabrykacji szaf sterowniczych - zarówno inne typy stołów do montażu szaf sterowniczych z ręczną regulacją wysokości i pochyłu, jak i zapewniające największy komfort i wydajność montażu stoły monterskie z elektryczną regulacją wysokości i pochyłu. Produkujemy i sprzedajemy również wózki i stelaże na przewody usprawniające oprzewodowanie szaf, wózki i stelaże na płyty montażowe i elementy obudowy, mobilne ścianki narzędziowe, wózki warsztatowe, stoły montażowe z uchylnym blatem oraz standardowe stoły warsztatowe. Z naszym wyposażeniem znacznie usprawnisz prefabrykację szaf sterowniczych i rozdzielnic. Wszystkie nasze wyroby zostały zaprojektowane oraz wyprodukowane w Polsce przez firmę Jabama.
