Stelaż do montażu szaf, płyt sterowniczych i automatyki
Opis

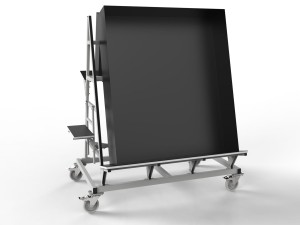

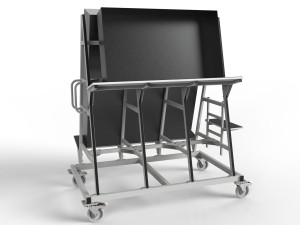

Stelaż mobilny do montażu szaf sterowniczych, płyt elektrycznych oraz automatyki przemysłowej.

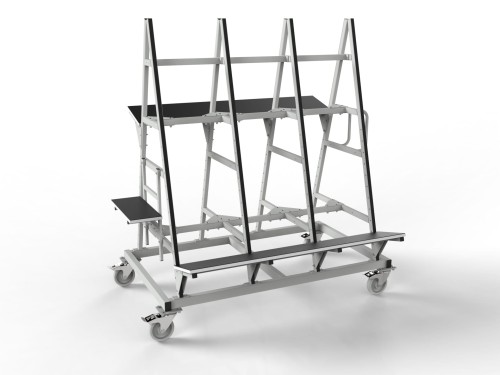

Podstawa stelaża do prefabrykacji jest prostokątna, mocna i stabilna, spawana konstrukcja. Konstrukcja służąca do opierania płyt elektrycznych i szaf sterowniczych czy szaf automatyki przemysłowej wykonana ze spawanych jak i skręcanych ze sobą profili stalowych. Miejsca w których ładunek może dotykać metalowych profili wyklejone są gumą ryflowaną gr 3mm a wszystkie półki wyklejone są gumą gładką 3mm dla dodatkowego zabezpieczenia montowanych elementów. Stelaż na swej długości posiada po cztery tylne wsporniki konstrukcyjne na stronę, służące do opierania o nie szaf sterowniczych, prześwit między wspornikami to 454mm.

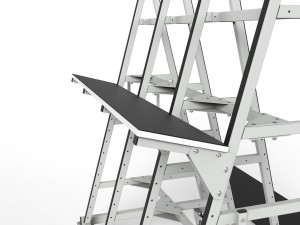

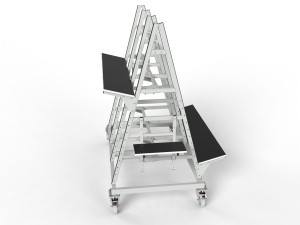

Stelaż monterski wyposażony jest dwie duże półki (po jednej na stronę) służące do stawiania na nich montowanych szaf sterowniczych, płyt elektrycznych czy szaf automatyki przemysłowej. Każda z półek wykonana jest z płyty wiórowej gr 18mm i wsparta na stalowej konstrukcji. Nośność każdej z dwóch półek to 150kg rozłożone równomiernie. Każda półka pokryta jest gumą gładką 3mm w celu dodatkowego zabezpieczenia montowanych elementów, ponadto guma stawia pewien opór i zmniejsza możliwość przesuwania się montowanych elementów. Opisywane półki posiadają również możliwość zmiany wysokości w zakresie od 525mm od podłoża do 1315mm od podłoża skokowo co 80mm (regulacja na 8 śrubach każda półka). Wymiary każdej z dużych półek to 1500x300mm.
Na wyposażeniu stelaża znajduje się również jedna mała półka na narzędzia o wymiarach blatu 500x200mm która również pokryta jest guma gładką.

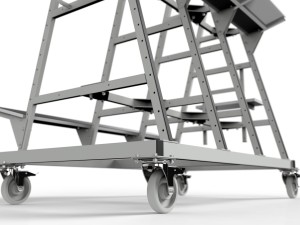

Stelaż do prefabrykacji wyposażony jest w cztery koła obrotowe z hamulcem o średnicy 160mm.
Stojak do szaf sterowniczych posiada dwa uchwyty służące do prowadzenia wózka.
Stalowa konstrukcja malowana proszkowo w kolorze RAL7035 (jasnoszary).
Wymiary:
Wysokość całkowita: 1910 mm
Szerokość całkowita: 1740mm (+ wychył kół)
Głębokość całkowita: 1027mm (+ wychył kół)
Nośność całego wózka: 300kg rozłożone równomiernie.
Wymiary półek na szafy i płyty sterownicze: 1500x300mm
Maksymalna wysokość montowanego elementu: 1600mm*
*ewentualnie wyższa, ale wtedy górna część montowanego elementu będzie przechodziła na drugą stronę i z drugiej strony zmieści się tylko element o długości do 1600mm.
